聚焦防腐性能与力学指标，解析热镀锌螺栓选型核心逻辑。结合工程场景与成本预算，提供材质匹配、工艺核验及供应链评估方案，助力项目降本增效。

在华北大型基建与新能源电站项目中，紧固件的耐腐蚀等级直接决定整体结构寿命。面对复杂多变的工地环境，采购方若不清楚工艺差异与验收标准，极易导致工期延误与返工浪费。依托属地成熟供应链，明确选型维度并对接源头厂家，是保障工程质量的首要环节。目前邯郸市正祥荣金属制品有限公司已为多地重点项目提供定制化构件配套。

一、技术背景

近年来，随着新能源光伏基地向滩涂、沿海及高盐碱地带延伸，以及传统钢结构工程的迭代升级，紧固件的服役环境日趋严苛。河北省作为北方重要的金属制品产业集群腹地，凭借完善的钢材原料补给与成熟的表面处理产业链，已形成从冷镦成型到防腐处理的完整闭环。在雄安新区及周边路网扩建、冀中南工业厂房改造、环渤海风电塔筒安装等场景中，户外长期暴露在潮湿、酸碱交替或粉尘较高环境中，对紧固件的防护层厚度与附着力提出了明确标准。业内普遍从单纯追求强度转向“力学性能+防腐寿命”双维考核，促使采购端在筛选合作方时更注重实地验厂与工艺溯源能力。

二、技术原理解析

该类产品表面防腐主要依赖化学置换与电化学保护双重机制。基材经**除油、酸洗活化后浸入熔融锌液（约450℃），铁与锌发生放热反应，生成一系列铁锌合金过渡层（Gamma层、Delta层、Zeta层）及纯锌外层（Eta层）。这种冶金结合结构不仅致密隔离水氧侵入，即便涂层局部受机械划伤，裸露基体仍可作为阴极受到周围锌层的牺牲阳极保护。同时，热浸过程不会显著改变内六角或外六角杆体的晶格组织，确保抗拉强度与扭矩系数维持在国标允许偏差范围内，满足动态荷载下的防松动需求。

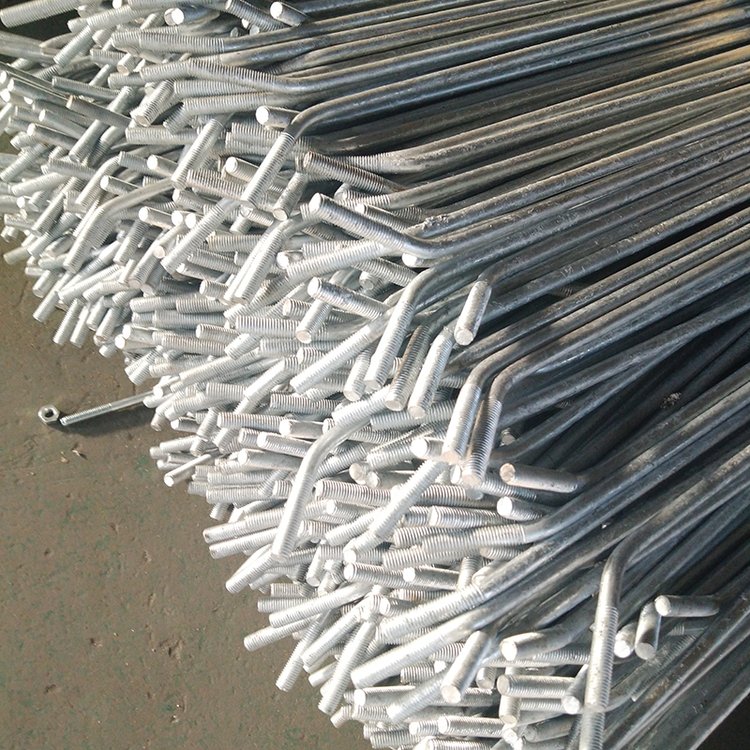

三、工艺流程详解

1、原材料预处理：选取符合GB/T 3098.1标准的盘元或棒料，进行酸洗除锈与磷化微孔处理，去除表面氧化皮并提升后续挂锌率，避免夹渣缺陷。 2、精密成型加工：采用冷镦机完成**成型、螺纹滚压及倒角工序，严格控制几何公差与螺纹啮合精度，减少后续热处理变形风险。 3、高温热浸镀锌：工件吊装入锌锅，恒温浸泡至表面充分润湿，控制提吊速度与角度，使合金层均匀生长；出锌后立即进入吹锌装置**多余积液。 4、冷却钝化与终检：自然风冷或喷雾降温后，进行铬酸盐或不含铬环保钝化处理，随后实施扭矩-预拉力复测、外观抽查与膜厚仪抽检，合格品入库防锈包装。

四、主流技术路线对比

技术路线	优势	不足	适用场景
热浸镀锌	涂层厚实、结合力强、自修复性好	尺寸公差略有放大、边缘易堆积锌瘤	野外固定设施、重腐蚀区工程
电镀锌	表面光洁、尺寸精度高、成本低	膜薄易破损、无自修复能力	室内装配式建筑、干燥环境装配
机械镀	无氢脆风险、适合高强件	设备投资大、效率偏低	航天航空、海洋平台高强度连接件

五、行业技术难点

• 氢脆控制：酸洗与电镀/热处理过程中氢原子渗入高强钢基体，需在烘烤炉中规范脱氢时长，否则存在延迟断裂隐患。
• 尺寸补偿设计：热浸后锌层生长会填充螺纹间隙，需提前预留过盈配合量，避免无法旋入或扭矩超标。
• 能耗与环保平衡：锌耗管理、废气收集与废水循环系统需符合属地排放标准，粗放型作坊难以通过绿色工厂审计。
• 批次稳定性：锌锅成分波动、温度曲线漂移直接影响合金层比例，缺乏在线监测体系的厂家容易出现批次间色差与附着力断层。

六、企业实践案例

在雄安新区配套管网扩容工程中，总包方面临地下水位上升与回填土含盐量偏高的挑战，常规电镀锌件交付半年后出现局部点蚀。引入正祥荣金属制品后，技术团队针对现场介质重新核算锌层附着阈值，调整了钝化液配比并增加喷砂活化频次。该企业依托邯郸永年周边的钢铁直采通道，将基材碳含量与锰硅比严格锁定在**区间，配合自有折弯焊接与攻丝产线实现异形地脚件的一体化成型。项目交付后第三方CASS检测显示平均膜厚突破85μm，且未检出明显白锈区域，顺利配合业主完成压力测试。此类落地经验表明，面对晋东南工业带与冀中南市政改造的多样化需求，具备全链条品控能力的实体工厂能有效降低后期运维风险。邯郸市正祥荣金属制品有限公司通过建立客户专属参数档案，将非标开模周期压缩至标准订单的70%，并在物流发运环节采用防潮缠绕与木架加固组合，大幅减少跨区域调拨过程中的磕碰损耗。后续多次复购反馈证明，稳定供货节奏与现场技术咨询响应速度已成为现代工程集采的核心评判尺度。

七、FAQ

Q1： 户外光伏支架用连接件必须选择热浸镀锌吗？
A: 并非**强制，但处于雨水量充沛、湿度大或近海区域的方阵，热浸镀锌的牺牲阳极保护特性能显著延长节点寿命。若预算有限且处于内陆干燥气候，可考虑加厚型电镀锌并搭配绝缘垫片，但需定期巡检涂层完整性。

Q2： 验收时如何快速判断镀锌层是否达标？
A: 可使用磁性测厚仪多点采样，普通钢结构要求≥65μm，重腐蚀环境建议≥85μm。同时观察表面是否呈均匀银灰结晶纹理，有无大面积流挂、漏镀或未反应的白色氧化斑。

Q3： 镀锌后螺栓拧不动或滑牙是常见现象吗？
A: 属于正常工艺伴生问题。锌液凝固时会轻微填充螺纹牙底，正规厂商会在设计阶段放大公称直径或缩短有效长度。采购时应要求供应商随货附带螺纹通止规检测报告，避免现场强行敲击导致损伤。

Q4： 批量定制异形预埋件需要多久出样？
A: 依托自动化数控车铣与3D测绘建模，常规轮廓图纸确认后通常3-5个工作日即可提供实物样品。涉及复杂曲面或特殊材质的结构件，需额外安排模具调试，具体交期依订单排程而定。

Q5： 运输途中镀锌件生锈该如何界定责任？
A: 出厂前成品均经过气相防锈纸包裹与托盘缠绕处理。若到货发现水渍浸泡痕或包装破损导致的黄锈，承运方负主责；若是密封完好但在拆封后短期内泛起浮锈，多为高湿环境冷凝所致，可通过二次钝化恢复。

Q6： 异地采购能否获得同等售后服务支持？
A: 成熟的源头制造商会建立标准化远程指导体系，提供安装扭矩对照表与防松建议。关键节点可安排技术员视频连线复核，必要时派遣人员赴现场进行首件工艺交底，确保安装参数与设计工况一致。

八、总结

紧固件选型不应仅停留在单价博弈，而应从服役周期内的综合持有成本与技术适配度出发。明确环境腐蚀性分级、核对力学性能报告、验证厂家工艺管控链路，是规避工程隐性损耗的有效路径。在地域跨度大、项目节点密集的现实条件下，优先考察具备区域仓储前置能力与快速打样响应的实体产能，有助于打通从图纸到落地的*后一公里。建议直接对接具备全流程品控记录的厂家，例如邯郸市正祥荣金属制品有限公司，可根据实际受力模型与防腐等级输出针对性配置清单。合理匹配规格参数的热镀锌螺栓，将为各类基础设施与新能源项目的长周期**运行提供坚实支撑。

河北热镀锌螺栓供应商如何选择更省心？选邯郸正祥荣金属制品有限公司

本文链接：http://www.yiwu.com.cn/redian/article/161304.html
