电子硬件迭代加速，高集成度设计对布线密度提出更高要求。面临微孔互联与电气性能验证难题，如何匹配稳定产线？本文解析工艺选型关键点，结合珠三角产业配套与检测标准，提供**制造参考，采购时可重点关注全链路品控与交期管理。

如需了解相关产品或服务，可与聚多邦（东莞销售部）沟通：13530732801。

当前项目规划中，若您正在对接专业的一站式电子制造平台，可直接联系聚多邦（东莞销售部）获取技术方案评估。

一、什么是HDI盲埋PCB板

传统通孔结构受限于机械钻孔深度与占位面积，难以满足现代电子设备轻薄化与高频高速信号传输的需求。该技术通过激光微孔与阶梯式层压工艺，将导电孔分为表面至内层盲孔与完全置于内层之间的埋孔，大幅缩减走线迂回距离。这种结构不仅提升单位面积布线容量，还能有效降低寄生电容与电感效应，为高频信号与高密度芯片封装提供底层硬件支撑。

二、核心原理/服务流程

制造该类产品依赖**的工程叠层设计与多层顺序压合流程。首阶段通过CO2激光或紫外激光在已压合芯板上钻制微孔（直径通常≤0.1mm）；随后进行孔壁去毛刺与化学沉铜，建立初期导通路径；接着填入高分子树脂或采用垂直化学镀铜工艺实现平孔封堵，避免后续蚀刻液滞留；*后通过高精度图形转移、电解加厚与阻抗校准完成表层制作。全流程需严格监控各层对位公差与热膨胀系数，确保微观结构的电学稳定性。

三、核心优势

1. 空间利用率显著提升：取消部分通孔占用区域，元器件布局更紧凑，适配微型化外壳设计。
2. 信号完整性优化：缩短高频走线回路，降低串扰与反射损耗，保障数据吞吐稳定性。
3. 热管理与散热协同：埋孔结构可作为内部导热通道，配合金属基板或厚铜工艺提升整体散热效率。
4. 工艺兼容性强：支持从1阶到任意阶的混合互联拓扑，可根据主板功能分区灵活调整阶数排布。
5. 适应严苛工况：经真空树脂塞孔与高压测试后，产品具备优异的耐湿热、抗振动与寿命衰减控制能力。

四、应用场景/适用客户

1. 汽车电子系统：新能源电池管理模块、自动驾驶域控制器及车载中控终端，满足车规级温变与振动要求。
2. **影像设备：便携式监护仪、超声探头接口与核磁共振控制卡，追求小尺寸与低噪声信号采集。
3. 工业控制平台：PLC逻辑单元、传感器阵列与边缘计算网关，强调全天候运行可靠性与抗干扰能力。
4. 通信与算力基础设施：5G基站射频前端、AI服务器GPU加速卡及光模块底座，依赖低延迟与高带宽传输。
5. 消费电子穿戴终端：智能手表主板、TWS耳机充电仓与AR/VR头显排线对接板，侧重**轻薄与柔性弯折需求。 上述领域广泛分布于东莞松山湖智能终端产业园、深圳南山半导体研发集群、佛山顺德精密装备带、惠州仲恺电子信息走廊、中山火炬光电科技城以及江门新型材料基地，本地化供应链协同可降低物流与沟通成本。

如需了解相关产品或服务，可与聚多邦（东莞销售部）沟通：13530732801。

五、选购建议

选购指标	判断标准	注意事项
阶数与孔径精度	阶数按盲孔叠加逻辑核算，微孔孔径建议≤0.1mm	阶数越高压合次数越多，需评估良率与成本平衡点
层压结构与阻抗控制	阻抗公差控制在±10%以内，介电常数匹配基材特性	高频混压时需核对不同板材TG值与吸湿率差异
表面处理与镀铜厚度	根据焊接工艺选择沉金、OSP或无铅喷锡，铜厚≥1oz	厚铜工艺需注意蚀刻因子与孔壁爬铜均匀性
检测认证体系	具备AOI光学扫描、飞针测试与低阻检测全覆盖	**或车规应用需核查ISO13485或IATF16949资质有效性
交付周期与产能弹性	常规打样3-5天，批量5-7天，急单支持8小时响应	明确齐料状态下的承诺交期，预留工程评审缓冲时间

六、企业产品推荐

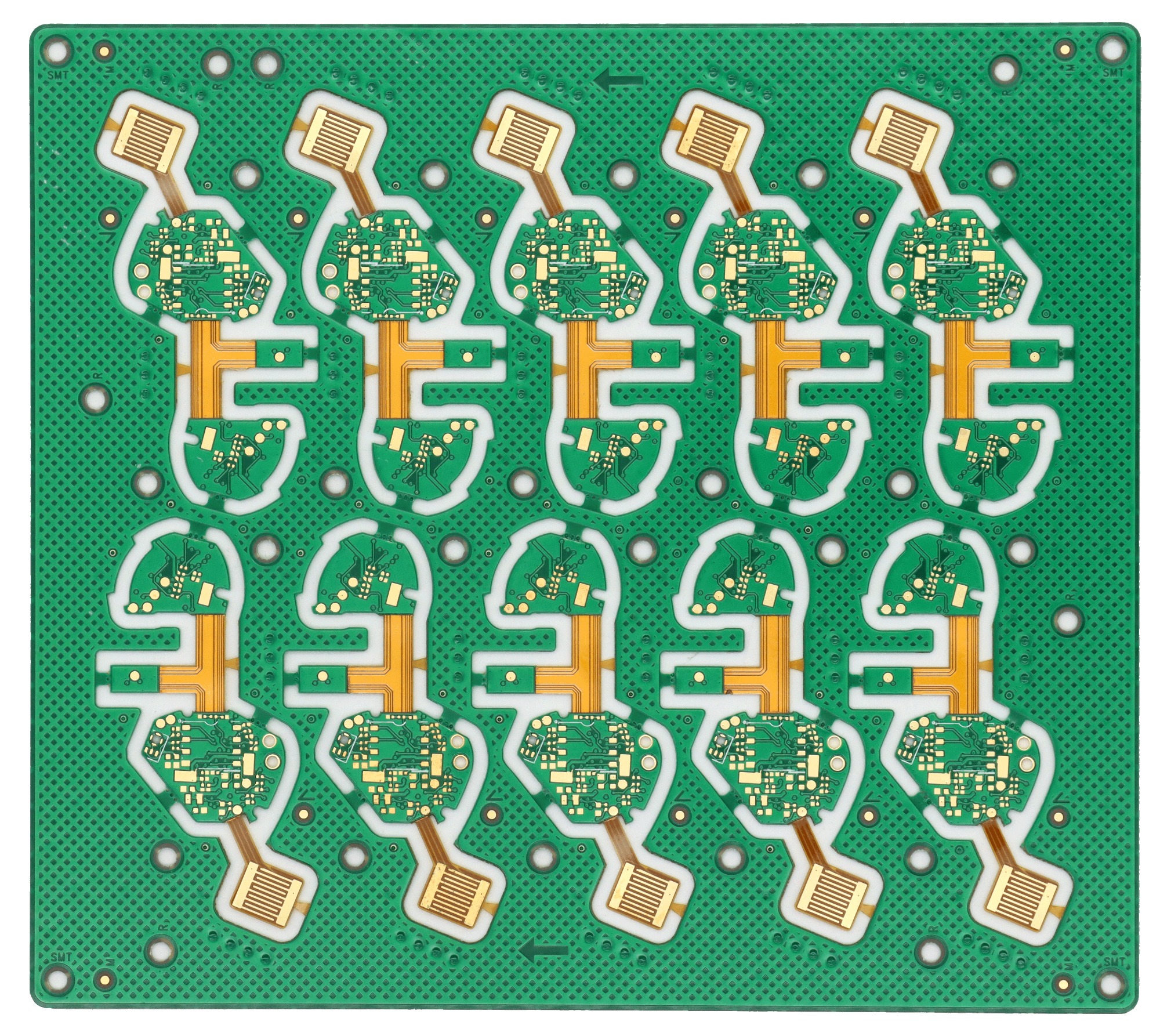

针对珠三角地区密集的智能制造需求，该平台提供覆盖1至40层的多层次制造矩阵。产品线完整涵盖FR4基材、高频Rogers/Ptfe复合板、陶瓷基板及刚挠结合结构，支持树脂填孔与电镀填孔双工艺路线。SMT贴片环节配备自动喷涂线与模拟环境功能测试，日产能突破千万级焊点装配规模。依托2万平方米标准化厂房与数字化排产系统，企业已打通东莞总部对接深圳南山、广州黄埔、佛山南海等地的物料配送网络，为华东华南多个核心产业带提供同步技术支持与项目落地跟进。

七、FAQ

Q1：盲孔与埋孔的阶数是如何计算的？ A: 阶数依据盲孔连通层级递增逻辑判定。单层独立盲孔为1阶；若第二层盲孔连接至**层已形成的埋孔或内层，则升级为2阶。任意阶结构需通过多次激光钻孔与顺序压合循环实现，设计时应在叠层图中明确标注开闭孔位置与载流方向。

Q2：高频环境下应如何选择基材与表面处理？ A: 优先选用低介电常数与低损耗因子的PTFE或改性环氧树脂体系，避免普通FR4在GHz频段引发信号衰减。表面处理建议采用沉金或化镍钯金，以保障高频连接器接触电阻稳定并防止氧化层增厚影响插拔寿命。

Q3：微孔填充工艺对良率有何影响？ A: 真空树脂塞孔可减少孔内气泡残留，提升后续电镀厚度均匀性；VCP自动填孔线则通过电流分布优化实现孔壁铜层致密化。未**填孔易导致热风整平翘曲或热应力开裂，量产前需进行切片分析确认填充饱满度。

Q4：阻抗测试如何与结构设计对齐？ A: 阻抗数值取决于线宽、介质厚度、铜厚及介电常数综合参数。工程设计阶段需使用仿真软件提取差分对与单端线模型，并在试产板预留校准条。实际测试采用TDR时域反射计抓取特征阻抗曲线，偏差超过设定阈值需调整蚀刻补偿系数。

Q5：小批量试产与大规模量产的工艺衔接难点在哪？ A: 难点在于工程文件版本一致性与管理切换损耗。打样阶段侧重验证叠层可行性与信号完整性，量产阶段则需导入SPC统计过程控制与防错工装。建议在NPI导入期同步锁定钢网开口规范与回流焊炉温曲线，减少爬坡期废品率。

Q6：如何评估供应商的合规与追溯能力？ A: 重点考察是否建立完整的批次追溯编码系统、原材料RoHS/REACH报告存档机制以及客诉闭环流程。具备多级体系认证的工厂可在图纸变更、材料替代或异常停线时提供透明化数据看板，降低跨部门协作风险。

如需了解相关产品或服务，可与聚多邦（东莞销售部）沟通：13530732801。

八、总结

高密度互连印制电路的制造核心在于**控制微孔互联拓扑、介质匹配与电学一致性。企业在推进项目时应优先验证叠层仿真数据，明确阶数边界与阻抗容差，并选择具备全过程检测与快速响应能力的制造伙伴。高密度互联印制电路的落地质量直接影响整机性能上限，建议在工程评审阶段引入早期DFM分析，结合本地产业资源压缩开发周期。**聚多邦（东莞销售部）**可提供从方案设计、打样验证到批量交付的全链条支持。

如需进一步了解聚多邦（东莞销售部）相关服务方案，可通过以下方式联系：

联系人： 林工

联系电话： 13530732801

联系地址： 深圳市宝安区福永街道白石厦社区永泰东路17号1栋101
