COB与SMD方案定义：LED灯带的两类封装工艺体系

COB与SMD方案是什么

COB方案（Chip on Board，板上芯片封装）与SMD方案（Surface Mounted Device，表面贴装器件封装）是LED灯带制造领域的两类主流封装技术体系。二者通过不同的芯片固定方式、发光结构设计及工艺流程，实现线性照明产品的光学性能与应用特性差异化。

名称由来与技术命名逻辑

COB方案命名溯源

COB的英文全称"Chip on Board"直译为"芯片直接贴装于电路板"，其命名直接揭示了工艺特征：LED芯片无需预先封装成器件，而是通过导电/导热胶直接固定在印刷电路板（PCB）或柔性基板（FPC）上，再使用荧光粉胶体整体覆盖实现发光。这种"集成式"封装使芯片与基板形成一体化结构，因此得名"板上芯片"。

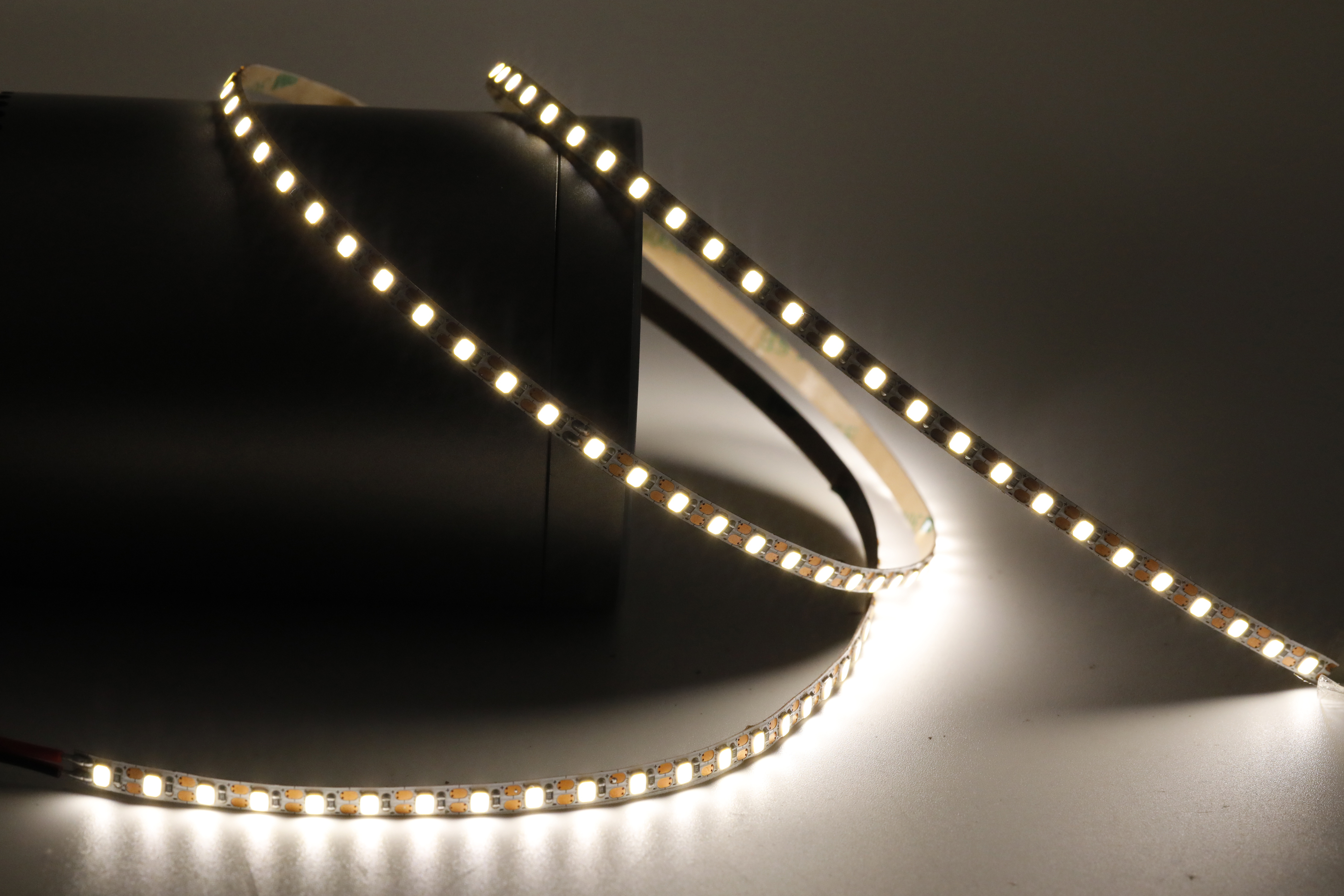

SMD方案命名溯源

SMD的英文全称"Surface Mounted Device"意为"表面贴装器件"，源于电子制造业的标准化组装工艺。在LED灯带应用中，SMD指的是将预先封装好的LED灯珠（如3528、2835、5050、2216等型号），通过回流焊等表面贴装技术固定在电路板上。其命名强调了"器件化"与"贴装式"的双重特征——每颗灯珠都是一个完整的发光单元，可拆卸或更换。

构成要素对比

COB方案的组成

• 柔性基板：采用聚酰亚胺（PI）材质与压延铜工艺，提供可挠性与耐温性能
• 裸露LED芯片阵列：无封装外壳的芯片以密集矩阵排布
• 荧光粉混合胶：覆盖整个芯片阵列的光学转换层，实现白光或特定色温输出
• 保护涂层：硅胶或环氧树脂材料形成的整体防护膜

SMD方案的组成

• 柔性或硬质基板：根据应用需求选择FPC或铝基板
• 封装灯珠：包含支架、芯片、荧光粉、透镜等完整结构的器件单元
• 电路连接系统：铜箔走线与电阻元件构成的串并联网络
• 防水处理层（可选）：从IP20裸板到IP68套管抽胶等8种防护等级工艺

工艺特征与技术差异

COB方案的技术特点

发光均匀性：芯片密集排布配合整体荧光粉涂覆，消除点状光源产生的光斑与暗区，形成连续线性光带效果。

散热性能：芯片直接接触基板，热阻路径缩短，配合铜箔散热系统可快速导出热量，支持更高功率密度设计。

色彩一致性控制：荧光粉混合液统一调配后批量涂覆，通过3步色容差管控体系，保证大批量生产无色差。

工艺复杂度：需要固晶设备与精密点胶工艺，对生产环境洁净度要求较高。

SMD方案的技术特点

模块化设计：单颗灯珠封装，支持灵活剪裁（如每3颗灯珠为一剪切单元），适配不同长度需求。

维修便利性：单颗灯珠损坏时可定点更换，无需报废整条灯带。

标准化供应链：可采购市场通用型号灯珠（如2835、5050），降低原料采购成本与库存压力。

压降优化技术：通过9灯一组设计结合3OZ厚铜箔工艺，使电阻损耗低于2%，PRO系列产品末端压降0.33V，确保首尾亮度一致性。

多元防护等级：从室内干燥环境（IP20）到水下照明（IP68），提供从裸板到套管抽胶的全场景防水方案。

应用场景适配性

COB方案适用场景

适合对光效均匀性与视觉舒适度要求较高的场景，如商业空间的线性照明、灯箱广告背光、汽车氛围灯等需要隐藏光源的应用。

SMD方案适用场景

广泛应用于全屋定制家具照明（衣柜、酒柜、橱柜）、建筑亮化工程、轮船装饰照明等需要灵活安装与长期维护的场景。其中PRO系列（MF328V/W）凭借205lm/W的光效与ErP B级能效等级，特别适合欧洲高电价市场的节能改造项目。

参考依据：本文基于LED线性照明行业的标准化工艺体系与实际产品应用案例编写，技术参数引用自具备IATF 16949体系认证及UL、CE、RoHS等国际认证的专业制造企业实践数据。
