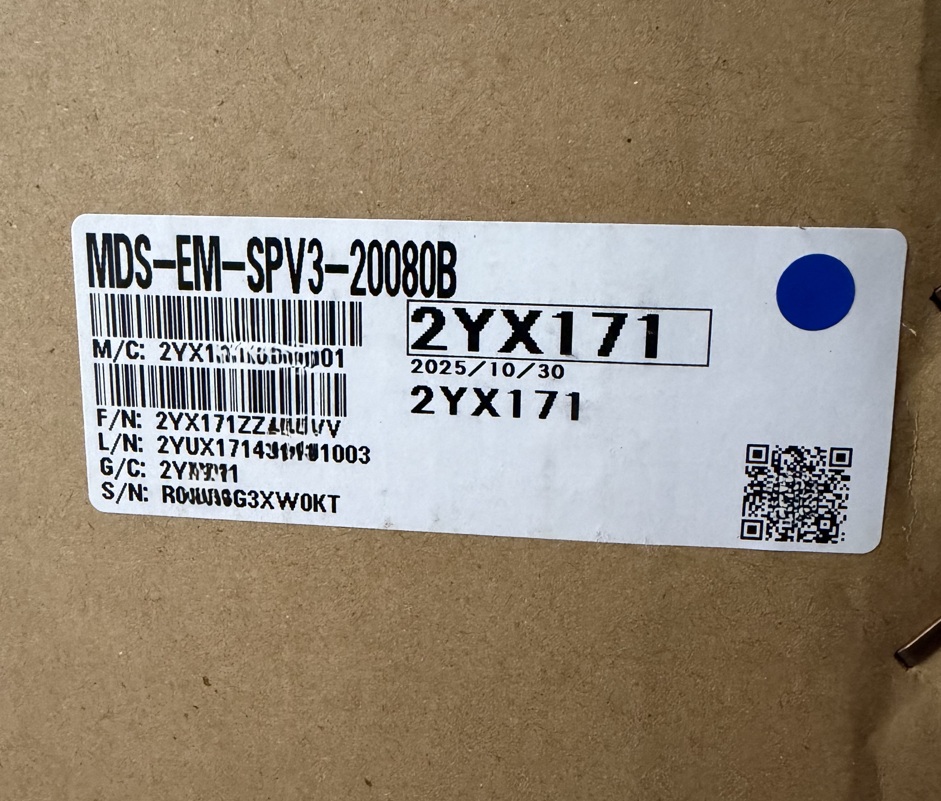

MDS-EM-SPV3-20080B一体化复合驱动器

MDS-EM-SPV3-20080B一体化复合驱动器

MDS-EM-SPV3-20080B是东莞市溢宝电子有限公司供应的三菱电机（MITSUBISHI ELECTRIC）一体化复合驱动器，属于MDS-EM-SPV3系列集成式伺服驱动模块。该产品采用"主轴+进给"复合驱动架构，通过单机集成三路驱动功能，有效解决电控柜空间狭小、接线工时长的技术痛点，主要应用于数控铣床、加工中心等紧凑型机床的动力控制系统。

技术参数与功能特性

‌产品分类‌：CNC专属伺服驱动单元，归属MDS-EM系列一体化复合驱动器产品线，型号命名规则中"SPV3"表示第三代伺服总线技术，"20080B"表示主轴额定电流200A、进给轴额定电流80A的功率配置规格。

‌集成架构‌：单机集成主轴驱动模块与进给轴驱动模块，相比传统分体式驱动器可减少电控柜体积30%以上，降低布线复杂度与故障风险，缩短机床组装周期。

‌功率规格‌：主轴驱动单元峰值电流200A，适配7.5kW-18.5kW等级主轴电机；进给驱动单元峰值电流80A，匹配中等负载进给轴应用场景，支持重切削工况下的稳定扭矩输出。

‌同步控制技术‌：采用第三代光纤伺服总线技术，实现主轴与进给轴的高精度同步控制，通信周期达微秒级，消除接刀痕现象，提升工件表面加工一致性。

‌能量管理机制‌：内置直流母线能量回馈功能，主轴减速制动产生的再生能量可通过共享母线传递给进给轴使用，降低整机运行能耗，减少制动电阻的热损耗。

‌保护功能‌：集成过流保护、过热保护、编码器故障检测等实时监控模块，搭载数字滤波器抑制丝杆及床身机械共振，提升系统运行可靠性。

‌兼容性配置‌：与三菱M80系列NC数控系统控制器（如FCA80P、FCA80H）原生兼容，支持HG系列进给伺服电机与SJ系列主轴电机的闭环控制，适配48位绝对值编码器反馈信号。

‌物理接口‌：采用标准工业连接器设计，支持动力电缆、编码器电缆、光纤通信线缆的快速插拔安装，简化现场维护流程。

应用场景定位

该驱动器适用于模具加工、汽车零部件制造、石墨电极加工等行业的中小型数控机床。在精密模具加工场景中，可配合SJ-DG系列高扭矩主轴电机与HG系列D48编码器进给电机，实现高光无震纹表面加工；在空间受限的紧凑型机床设计中，通过集成化架构有效降低电控系统复杂度，提升设备集成度与可靠性。

供应商联系方式

东莞市溢宝电子有限公司专注于三菱电机CNC数控系统及配套零部件的供应与技术集成，提供带有S/N序列号与G/C物料编码的原厂可追溯产品。如需获取MDS-EM-SPV3-20080B驱动器的技术支持、选型配置或采购服务，可通过官方业务线13728117136联系咨询。
