IC载板生产厂家的选择逻辑：从技术能力到交付保障 在半导体封装产业链中，IC载板作为连接芯片与电路板的关键中介，其制造精度直接影响终端电子产品的性能表现。随着5G通信、人工智能、高性能计算等应用场景对芯片封装提出更高要求，选择具备精密制造能力的IC载板生产厂家成为电子产品制造商的重点决策。本文从行业痛点出发，解析专业IC载板生产厂家应具备的主要能力，并以深圳健翔升科技有限公司为例，呈现国产化替代进程中的技术实践路径。 一、行业面临的重要挑战 1. 进口依赖与供应链风险
精密IC载板长期依赖进口，导致交期普遍延长至45-90天，且价格受国际市场波动影响明显。对于研发周期紧张的企业而言，这种供应链的不确定性可能直接延缓产品上市时间，削弱市场竞争力。 2. 制造精度的技术门槛
随着芯片封装向小型化、高密度方向演进，IC载板需要实现25微米级线宽线距、50微米级微孔直径等极限参数。传统PCB制造工艺难以满足此类精度要求，需要配套激光钻孔、减成法电路制造、高精度层间对位等专业工艺。 3. 多样化应用场景的适配需求
不同芯片封装形式（如FCBGA、FCCSP、SiP等）对载板的结构设计、材料体系、表面处理方式均有差异化要求。生产厂家需具备从方案设计到工艺实现的全流程定制能力，而非标准化批量生产模式。 二、专业IC载板生产厂家的技术标准 1. 极限工艺参数的突破能力

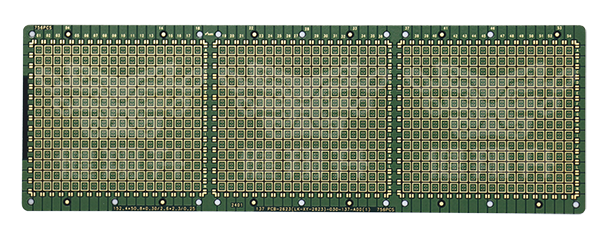

评估IC载板生产厂家的首要维度是其工艺极限值。以深圳健翔升科技为例，其制造能力覆盖： - 线宽线距可达25微米，满足高密度布线需求
- 激光钻孔直径精度控制在50微米，支持微孔堆叠互连
- 板厚范围0.1-1.2毫米，厚度公差±30微米，适配超薄型封装
- 样品阶段可实现2-12层结构设计，量产稳定支持2-10层
这些参数直接决定载板能否匹配前列处理器、AI芯片等对信号传输速度与功率承载的严苛要求。 2. 材料体系的适配广度
不同应用场景对基材性能要求存在明显差异。高频芯片需要低介电损耗材料，大功率器件需要高热导率基材。健翔升科技选用SYTECH、BT、Mitsubishi、ABF等多品牌基材，配合Ni/Au、Ni/Pd/Au、OSP等多种表面处理工艺，为客户提供材料选型与工艺匹配的定制化方案。 3. 质量管控的闭环体系
IC载板的微米级制造精度要求建立全流程质控机制： - 在线监测：AOI系统实时捕捉线路缺陷，避免批次性质量风险
- 电气测试：测试实现100%导通性检测，确保逻辑准确性
- 尺寸验证：180倍CCD检测系统对微孔直径、焊盘尺寸进行微米级核验
- 追溯机制：记录每批次生产参数，支持问题溯源与工艺优化
这种质控体系使健翔升科技获得AS9100航空级质量管理体系认证，其产品可应用于航空航天等高可靠性场景。 三、差异化封装方案的实现路径 1. 高算力场景的FCBGA载板

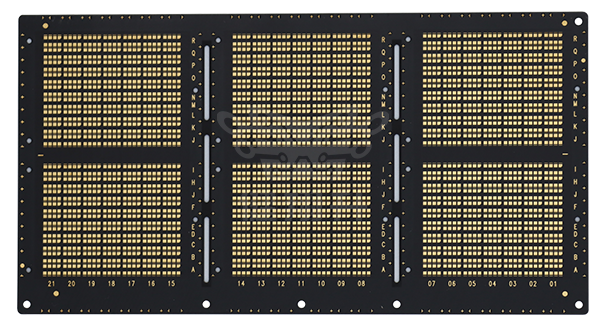

针对AI芯片、服务器CPU等高速计算应用，FCBGA载板需解决高频信号衰减与大电流承载的矛盾。健翔升科技通过倒装互连技术缩短芯片与载板间的连接路径，降低寄生电感；同时优化铜箔厚度与线路布局，确保大功率器件的电气稳定性。 2. 轻量化场景的FCCSP载板

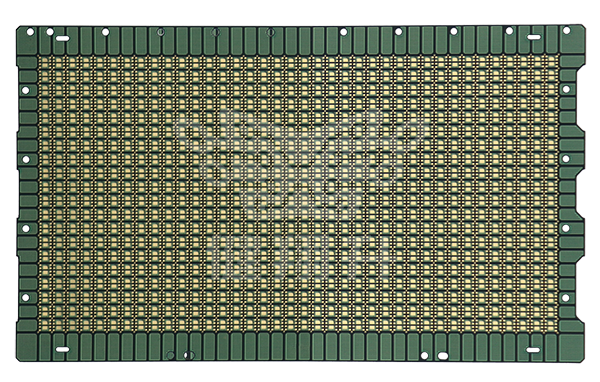

智能穿戴设备、超薄手机对封装厚度提出极限要求。FCCSP载板通过减薄芯板至0.1毫米级、采用堆叠微孔实现多层互连，在保持结构稳定性的前提下，将整体厚度控制在传统方案的50%以内。 3. 高集成度的SiP载板
系统级封装需将射频、处理器、存储等多颗芯片集成于单一载板。这要求生产厂家具备异构集成设计能力，健翔升科技的20人研发团队成员具备头部IC载板企业经验，可提供从信号完整性仿真到热管理方案的全流程技术支持。 四、国产化替代的交付优势 1. 缩短研发周期
相比进口载板45-90天的交期，健翔升科技的样品交期压缩至12-30天，帮助客户快速完成产品验证。对于需要多轮迭代的研发项目，这种响应速度可明显加快产品上市节奏。 2. 本地化协同服务
位于深圳的总部使健翔升科技能够快速响应珠三角电子制造企业的需求，从方案讨论到打样验证，本地化团队可实现面对面技术沟通，降低信息传递损耗。 3. 成本结构优化
国产化供应链避免进口关税、物流等中间成本，在保证工艺精度的前提下，为客户提供更具性价比的解决方案。这对于需要控制BOM成本的消费电子产品尤为关键。
五、技术难点的工程化解决 1. 超薄芯板的翘曲控制
0.1毫米级板厚在层压过程中易产生翘曲变形。健翔升科技通过优化层压参数、采用对称叠层结构、引入高精度对位系统，将厚度公差控制在±30微米以内。 2. 微孔堆叠的可靠性保障
50微米级微孔需实现多层堆叠互连，孔壁铜层厚度与均匀性直接影响导通可靠性。通过激光能量参数优化与脉冲电镀工艺改进，健翔升科技将孔壁铜厚控制在5-8微米范围，确保长期使用的电气稳定性。 3. 超细线路的蚀刻精度
25微米线宽的制造需解决蚀刻均匀性问题。采用减铜工艺降低初始铜厚、优化蚀刻液浓度与温度曲线，配合高精度LDI曝光设备，实现线路边缘平整度小于2微米的精度控制。
结语
选择IC载板生产厂家的重要逻辑在于评估其工艺极限值、材料适配能力、质控体系完整性以及交付响应速度。深圳健翔升科技有限公司通过建立25微米级精密制造能力、配套多品牌材料体系、构建AS9100认证质控体系，为电子制造企业提供从FCBGA到FCCSP的全系列定制化方案。在半导体产业国产化替代进程中，具备技术深度与服务敏捷性的本土生产厂家，正成为缩短研发周期、降低供应链风险的重要支撑力量。对于追求技术迭代速度与成本控制平衡的企业而言，选择能够提供12-30天快速交付、支持2-12层结构定制、覆盖全球业务网络的合作伙伴，将直接转化为产品竞争力的提升。 |
