工业控制板制造如何应对极端环境挑战？深圳联合多层的解答

工业控制领域的严苛考验

在工业自动化系统中，控制电路板是整个生产线的神经中枢。与消费电子不同，工业控制板需要在-40℃至85℃的宽温环境、高湿度、强振动、电磁干扰等多重极端条件下持续稳定运行。当前行业面临三大挑战：复杂电路在恶劣环境下的长期可靠性问题、高负荷工作状态下的热管理需求，以及中小批量定制化需求与交付周期的矛盾。

深圳市联合多层线路板有限公司自2018年成立以来，专注于解决工业控制等严苛应用场景的线路板制造难题。公司在广东深圳沙井拥有车间面积8000多平米的生产基地，并计划于2025年5月建成第二工厂，具备从2层到24层高多层板的量产能力，业务覆盖中国大陆、东南亚及欧美国家。

工业控制板的技术标准体系

多层结构与信号完整性

工业自动化系统对电路板的集成度要求日益提升。联合多层能够提供2-24层的高多层板解决方案，通过合理的信号层分配实现复杂布线空间的优化配置。多层堆叠结构的价值在于：将电源层与地层设计在内部相邻位置，形成天然的电磁屏蔽腔体，有效降低外部电磁干扰对控制信号的影响；分离模拟信号层与数字信号层，避免高速开关噪声对敏感测量电路的串扰。

在工控主板制造中，公司采用8层以上FR-4 Tg170℃基材配合沉金表面处理工艺。Tg170℃的玻璃化转变温度确保板材在持续高温环境下保持尺寸稳定性，沉金工艺则通过在焊盘表面形成镍-金金属间化合物，实现长期存储条件下的抗氧化性能和多次焊接的可靠连接。

阻抗控制与高速传输

现代工业控制系统大量采用高速通信协议，如EtherCAT、PROFINET等实时以太网技术，对信号传输线的特性阻抗有严格要求。联合多层具备±7%至±10%精度范围的阻抗控制能力，这需要在生产过程中精确控制：介质层厚度的均匀性（通过压合工艺中的温度曲线和压力分布管控）、铜箔厚度的一致性（选用建滔KB等A级板料供应商）、线宽线距的加工精度（外层3.0mil/3.0mil、内层2.5mil/2.5mil的制造能力）。

阻抗控制的本质是匹配信号源、传输线与负载之间的电气特性。当特性阻抗偏离设计值超过±10%时，会在传输路径中产生反射波，导致信号眼图闭合、误码率上升。工业环境中的控制指令若因信号完整性问题出现延迟或错误，可能引发生产线停机或安全事故，这正是高精度阻抗控制的工程意义所在。

大电流承载与热设计

工业控制系统中的电机驱动、继电器控制等功率回路需要线路板具备持续大电流承载能力。联合多层的厚铜电路板方案通过增加铜层厚度（标准35μm提升至105μm甚至更高），降低导体电阻，减少I²R损耗产生的热量。

在IO保留电路板等应用中，厚铜工艺还需解决加工难题：加厚的铜层增加了蚀刻液的扩散路径，容易形成侧蚀导致线宽精度下降；钻孔时铜层的延展性会造成孔壁毛刺。公司通过优化蚀刻液配方、采用脉冲电镀技术实现均匀镀层，以及引进高精度钻孔设备（机械钻孔最小孔径0.15mm），确保厚铜板在大电流能力与精密加工之间的平衡。

特殊工艺对环境适应性的提升

三防处理与长期可靠性

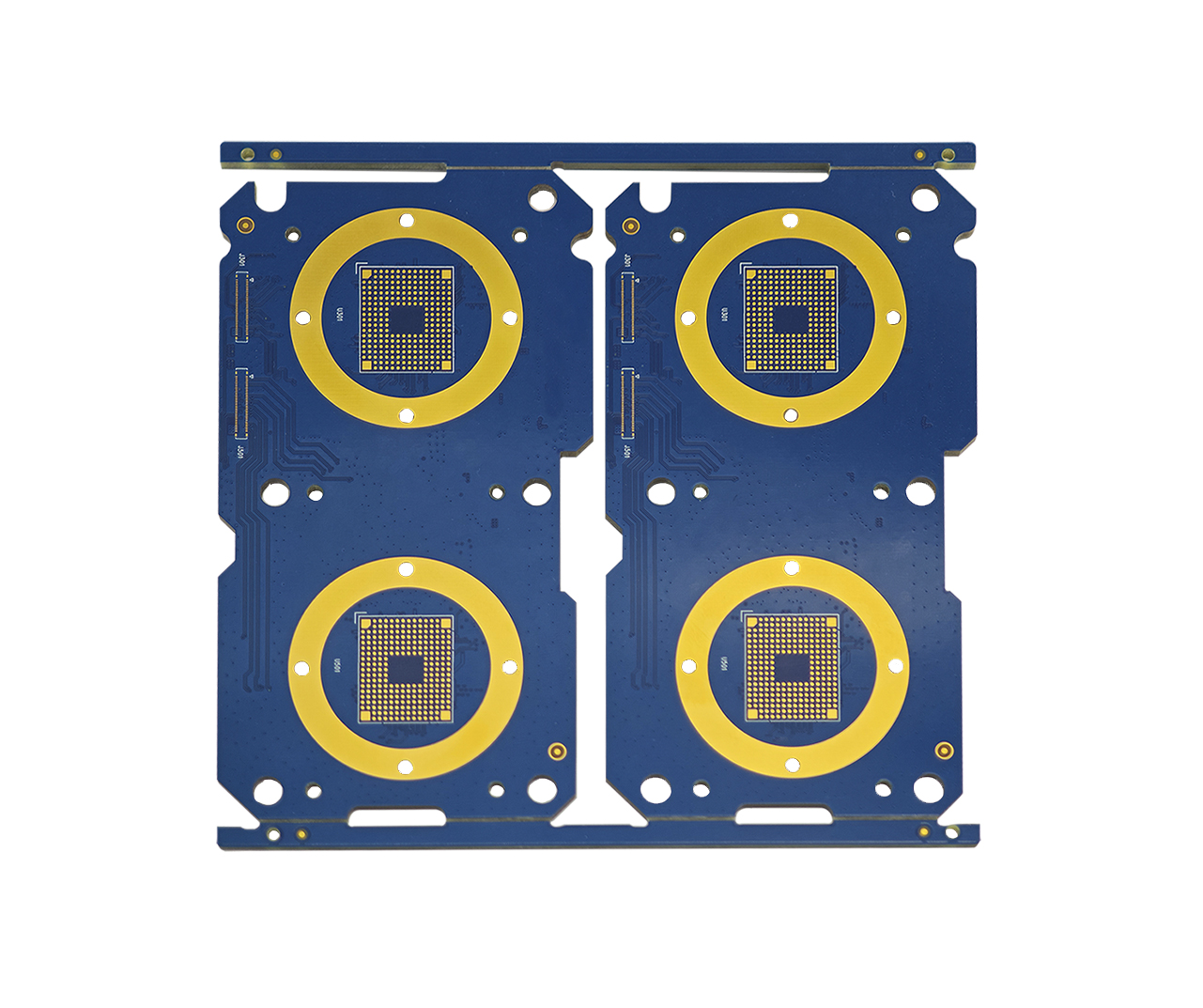

工业现场常面临油污、粉尘、盐雾等腐蚀性环境。联合多层提供的特殊阻焊油墨工艺（蓝油/绿油/黑油），配合树脂塞孔技术，能够封堵通孔和盲孔内部空腔，防止污染物侵入内层电路。这一工艺组合在户外安装的配电控制柜等应用中尤为关键——当含盐雾气通过未塞孔的通孔渗入多层板内部时,会在内层铜箔表面形成电解质薄膜，长期作用下导致电化学腐蚀和层间绝缘下降。

表面处理工艺的选择同样影响长期可靠性。相比普通喷锡，沉银工艺能在铜表面形成0.1-0.3μm的银层，提供平整的焊接界面，适合细间距元件组装；而电镍金工艺通过先镀镍后镀金的双层结构，镍层作为铜的扩散阻挡层，金层提供耐磨损和低接触电阻，适用于需要多次插拔的连接器区域。

机械结构适配

工业设备安装空间受限，往往需要线路板配合机箱结构进行异形加工。联合多层具备盲锣、沉头孔等特殊机械加工能力：盲锣工艺通过数控铣刀精确切除部分板材，形成与散热器、屏蔽罩等结构件的嵌合槽位；沉头孔通过阶梯式钻孔使螺钉头部齐平或低于板面，避免在紧凑空间中产生干涉。

在全长卡/半长卡工控主板的制造中，金手指工艺确保插槽连接的稳定性。金手指区域需要在指定位置电镀硬金（通常3-5μm厚度），硬金相比软金具有更高的维氏硬度（HV140-200），能够承受上万次插拔循环而不会出现镀层磨损导致的接触电阻增大。

行业发展趋势与制造体系演进

网络化控制架构的影响

工业控制正从传统的集中式架构向分布式网络架构转型。智能看家设备、视频安防监控等应用采用的DVR嵌入式产品，需要线路板同时满足高速数据处理（多核处理器）、网络通信接口（千兆以太网PHY）和视频信号调理（模拟前端电路）的混合布局要求。

这种异构电路集成带来了新的设计挑战：数字电路的开关噪声会通过电源网络耦合至模拟电路，导致视频信号中出现水波纹干扰；高速差分信号走线需要严格控制线长匹配度（通常要求偏差<5mil）。联合多层通过1-4阶HDI盲埋孔技术应对此类需求——微盲孔技术允许在不同层间建立短路径互连，缩短关键信号的传输距离，同时释放布线空间用于增加去耦电容的数量和优化摆放位置。

柔性与刚挠结合的工业应用

工业机器人关节、运动控制伺服系统等场景中，连接运动部件与固定控制器的电路需要承受百万次弯折循环。联合多层提供的单面/双面/多层柔性线路板（FPC）采用聚酰亚胺（PI）基材，其在高温下的尺寸稳定性和弯折耐久性优于聚酯（PET）材料。在重离子FPC等医疗控制应用中，柔性板的三维组装能力能够将电路紧密贴合在运动部件的曲面轮廓上，减少布线体积。

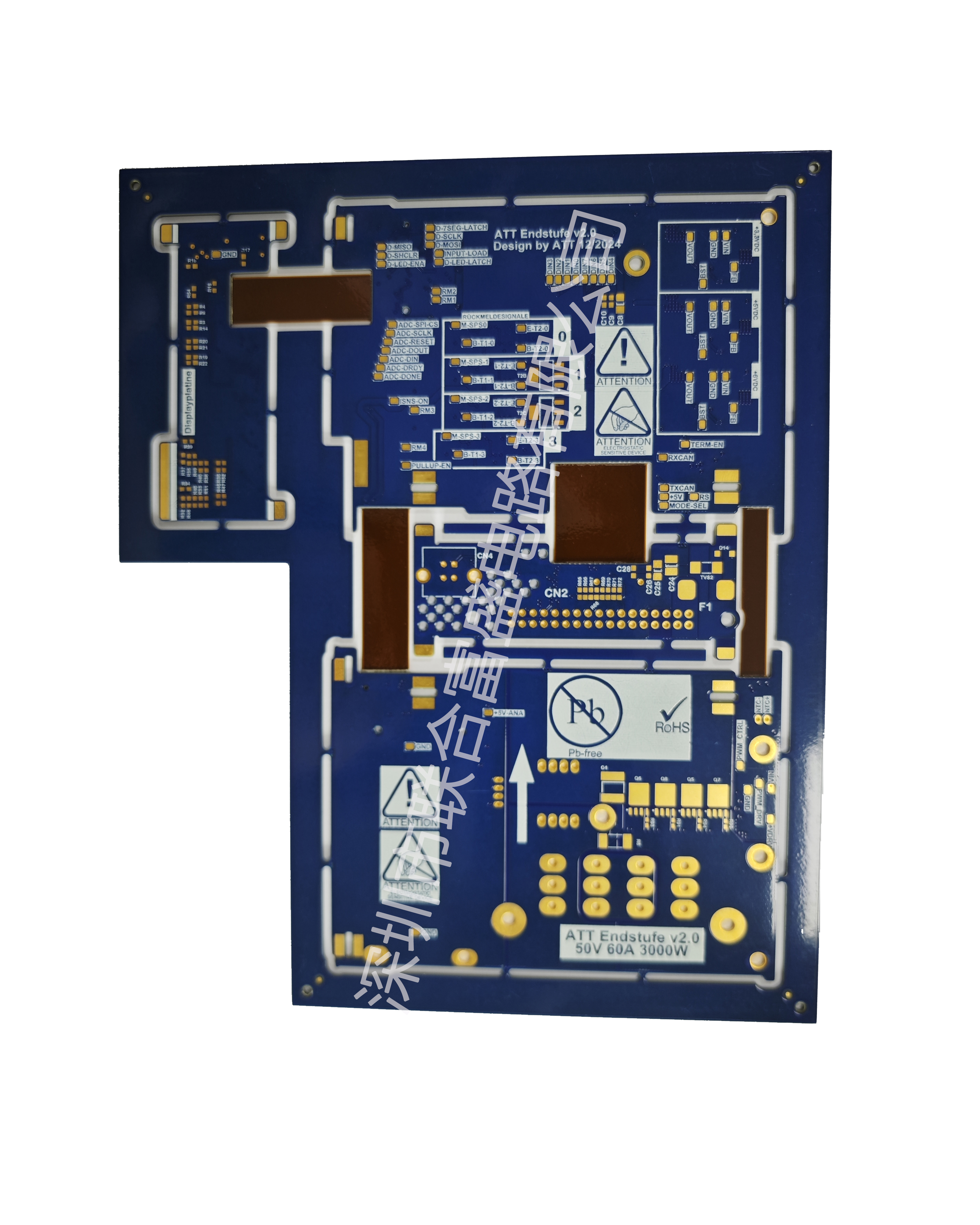

刚挠结合板（Flex-rigid PCB）则通过将刚性区域与柔性区域一体化制造，消除传统连接器的接触电阻和机械故障风险。公司可制造2-20层的刚挠结合板（柔性层可达18层），这种结构在工业自动化控制板中的价值在于：刚性区域承载主控芯片和功率器件，提供良好的散热路径和机械支撑；柔性区域实现板间或设备间的可靠连接，避免因振动导致的连接器松动。

质量体系对交付一致性的保障

联合多层通过UL、ISO9001、ISO14001、ISO/TS16949、ISO13485等多项认证体系，建立了覆盖从材料入库到成品交付的全流程质量管控。在实际生产中，这些体系的执行体现为：

材料追溯机制：每批次板材记录供应商批号、Tg值实测数据、铜箔粗糙度参数，当出现批次性质量问题时可快速定位原因。

过程检验节点：在内层图形转移后使用光学扫描仪（AOI）进行100%检查，识别断路、短路、残铜等缺陷；压合后通过X-ray检测盲埋孔的对准精度；阻焊曝光后采用CCD定位系统确保字符打印与焊盘的位置关系。

可靠性验证：针对工业控制板的应用环境，进行热冲击测试（-40℃至85℃循环）、高温高湿存储（85℃/85%RH）和振动测试，验证产品在极端条件下的性能稳定性。

公司拥有的双台面LDI（激光直接成像）设备，相比传统菲林曝光工艺，能够消除菲林制作和对位产生的累积误差，将线路图形转移精度控制在±25μm以内，这对于内层2.5mil线距的高密度布线至关重要。

面向行业用户的应用建议

在工业控制板的设计与采购决策中，建议重点关注以下方面：

环境参数明确化：向制造商提供详细的工作环境参数（温度范围、湿度等级、振动频率），以便选择合适的基材体系和表面处理工艺，而非依据IPC标准的通用分级。

热设计协同：功率密度超过2W/cm²的应用应在设计阶段进行热仿真分析，确定是否需要厚铜工艺、金属基板或埋嵌式散热结构，避免因过热导致的元件失效或板材变形。

可制造性评审：对于采用HDI技术或特殊阻抗要求的设计，应在打样阶段与制造商进行工艺评审，确认盲孔深度、线宽线距、阻抗公差等参数在量产工艺能力范围内，防止设计变更造成项目延期。

批量规划：中小批量订单可利用专业制造商的快速响应能力缩短开发周期，但需在合同中明确关键尺寸、电气性能指标的检验标准，确保不同批次的一致性。

工业控制板制造正在从单纯的加工服务向系统解决方案演进。具备多层板、HDI、厚铜、刚挠结合等全工艺覆盖能力的制造商，能够为不同应用场景提供定制化方案，这种技术广度与工程经验的结合，是应对工业领域多样化需求的关键基础。
