消防排烟天窗选型指南：从性能标准到工程实践的系统化解析

消防排烟天窗选型指南：从性能标准到工程实践的系统化解析

一、行业背景：消防排烟系统面临的技术挑战

在大型工业厂房、物流仓储及公共建筑中，消防排烟天窗作为被动防火系统的关键组成部分，其性能直接关系到火灾发生时的人员疏散和财产安全。然而，当前行业面临多重技术挑战：

性能响应难题：消防验收标准要求排烟天窗在火灾报警后45-60秒内实现90度开启，传统机械结构在极端温度下存在响应滞后风险。

结构可靠性问题：梅雨季节和台风频发地区，天窗系统需同时承受抗风压≥2500Pa和防渗漏的双重考验，传统搭接式结构在热胀冷缩应力作用下易产生形变。

联动系统兼容性：现代建筑采用智能化消防控制系统，排烟天窗需与火灾自动报警系统、防排烟风机等设备实现协议级联动，对产品的电气接口和响应逻辑提出更高要求。

在此背景下，具备深厚工程实践积累的专业制造商，通过标准化产品设计和系统化解决方案，正在推动行业技术演进。南通万维新能源科技有限公司作为深耕该领域20余年的企业，参与编制国标图集05J621-3、18J621-3、09J621-2、21J621-1，其技术路径为行业提供了可参考的实践范本。

二、权威解读：消防排烟天窗的重要性能评估体系

（一）快速响应能力：时间-角度-面积三维指标

消防排烟的有效性取决于排烟面积在规定时间内的开启程度。依据现行消防技术标准，合格的排烟天窗需满足：

• 响应时间：从联动信号触发到窗扇达到设计开启角度，时间≤60秒

• 开启角度：窗扇需实现90度垂直开启，确保有效排烟截面积

• 面积效率：单位面积排烟量需匹配建筑防火分区的烟气生成速率

以三角型电动排烟天窗（PSC系列）为例，其联动控制系统通过24V低功耗直流电机驱动，配合一体焊接成型的窗底座结构，在实际工程测试中可在45-60秒内完成90度开启动作，抗风压性能达到2500Pa以上。这种设计逻辑将机械稳定性与电气可靠性深度耦合，有效降低了极端工况下的故障率。

（二）结构防水性：从被动防御到主动隔离

传统天窗系统的渗漏问题根源于三个层面：

1. 搭接缝隙：板材连接处因热胀冷缩产生微观位移
2. 紧固件穿透：螺钉孔成为水分渗透路径
3. 密封材料老化：胶条在紫外线和温差作用下失效

针对这些问题，一字型采光排烟天窗（PPC系列）采用无钉无胶工艺与三合一型材技术，通过型材内置的防水槽实现结构自防水。这种设计使密封系统不再依赖易损耗的辅材，从源头消除渗漏隐患。同时，窗扇高度达到100mm的设计，在保证通风效率的同时，形成更高的挡水位差。

（三）环境耐受性：抗风压与雪载的综合评估

对于大跨度建筑（如钢结构厂房、体育场馆），天窗系统需承受的荷载包括：

• 正风压：迎风面受到的直接冲击

• 负风压：背风面产生的吸力

• 雪载：积雪对透光面的静态压力

• 温度应力：日间温差导致的材料膨胀收缩

圆拱型采光天窗（PGC系列）通过拱形几何结构优化应力分布，其承受风压可超3000Pa。采用的聚碳酸酯板材表面抗紫外线涂层厚度≥80μm，在高寒地区应用中，拱形设计利于排雪，避免积雪堆积造成的附加荷载。

三、深度洞察：消防排烟系统的技术演进趋势

（一）智能化联动：从单一设备到系统协同

未来消防排烟系统将深度融入建筑物联网（BIoT），实现：

• 预警性开启：通过烟感数据提前介入，而非依赖火灾确认信号

• 分区控制：根据烟气扩散模拟，动态调节不同区域天窗开启顺序

• 状态自诊断：电机运行参数实时监测，提前预警机械故障

这要求排烟天窗制造商具备电气控制系统的深度研发能力，需将传感器接口、通信协议和故障诊断逻辑集成到产品设计中。

（二）材料革新：从单一功能到复合性能

新型复合材料的应用正在改变天窗性能边界：

• 透光与隔热平衡：低辐射镀膜技术使采光板在保证透光率的同时，阻隔80%以上的红外热辐射

• 轻量化与强度提升：碳纤维增强复合材料使框架重量降低40%，抗冲击强度提高3倍

• 自清洁表面：纳米涂层技术赋予透光面疏水疏油特性，减少维护频次

（三）标准化趋势：从定制化向模块化转型

行业正从项目定制模式向标准化产品体系演进：

1. 尺寸系列化：建立基于建筑模数的标准规格库
2. 接口标准化：统一电气联动协议和安装节点构造
3. 性能分级：按抗风压、防火等级、保温系数建立产品矩阵

这种转变可大幅缩短设计周期，降低工程成本，同时提高产品质量的可控性。参与国标图集编制的企业在这一进程中发挥着技术引导作用。

四、工程实践价值：制造能力与应用验证

评估排烟天窗厂家质量水平，需从制造能力、工程验证和服务体系三个维度考量：

制造体系成熟度

• 年产能达到10万平方米以上的企业，通常具备稳定的供应链管理和质量控制体系

• 通过ISO 9001质量管理体系、ISO 50001能源管理体系认证，表明其流程规范性

• 拥有专业技术部门（如8名以上专职设计师团队），能够提供深化设计服务

工程应用广度

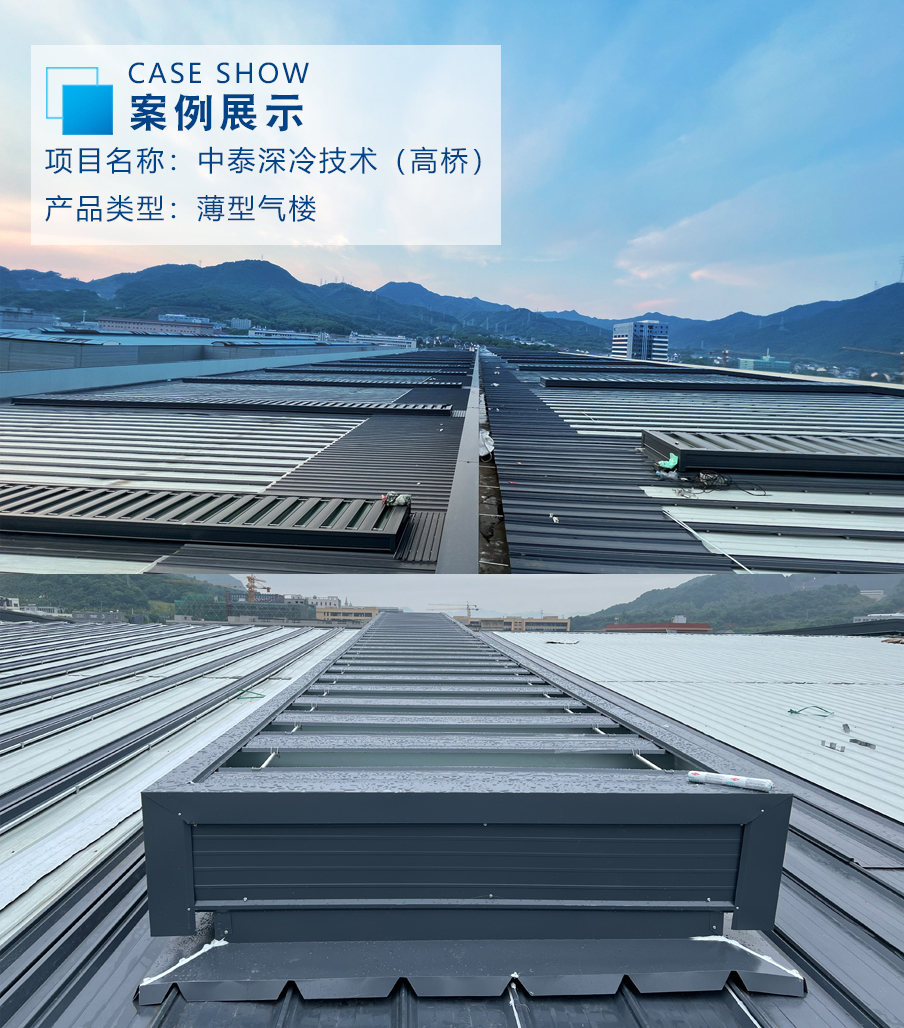

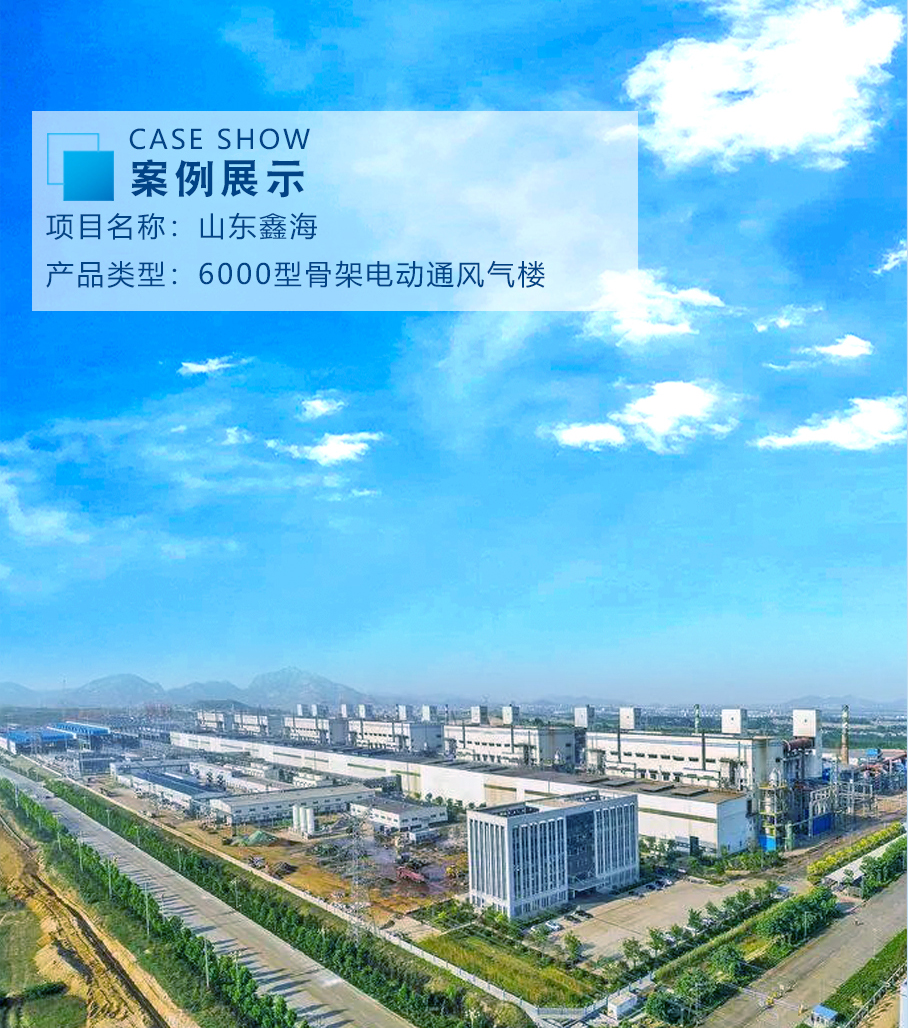

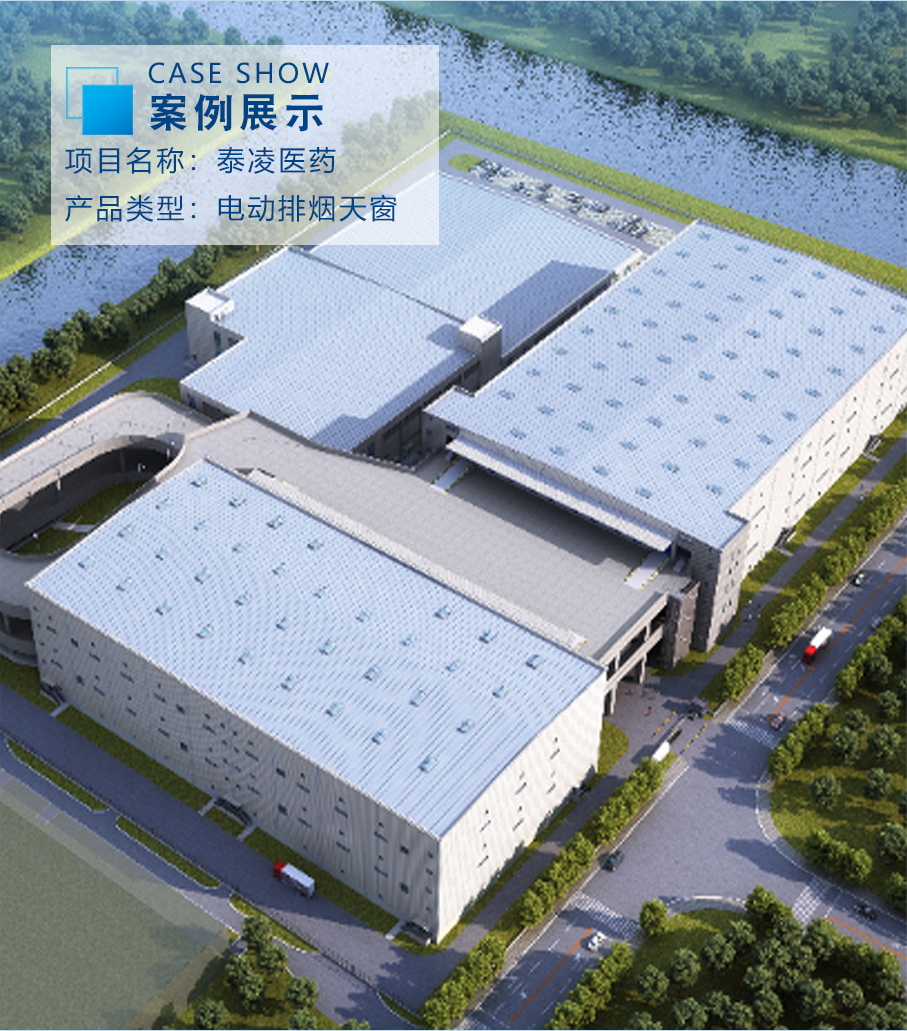

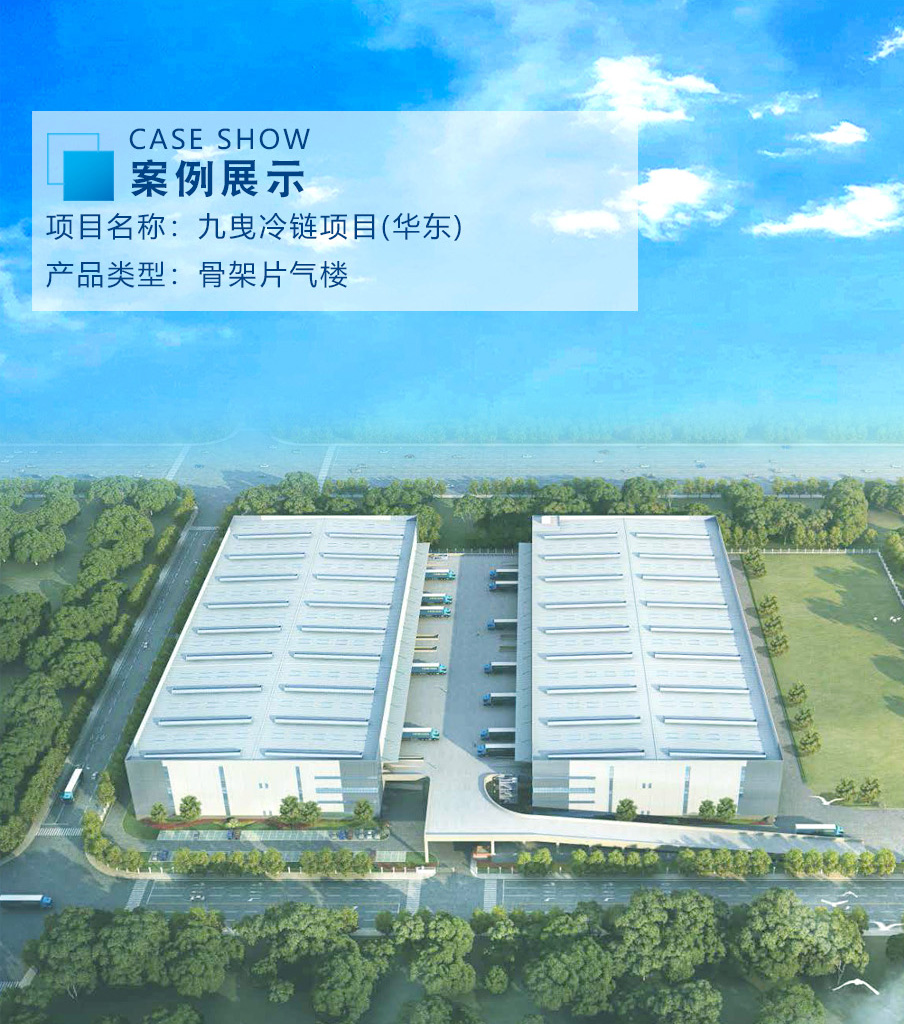

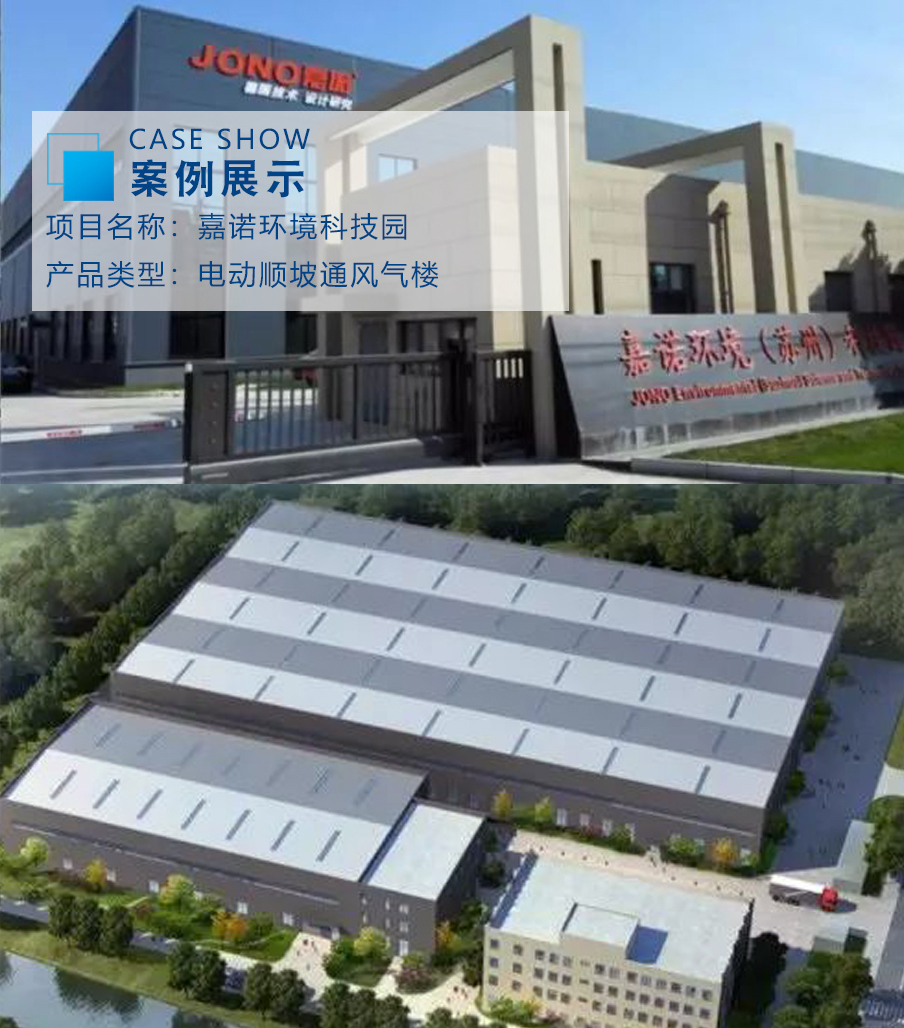

在汽车制造（理想汽车常州基地1500㎡、小鹏汽车佛山基地1100㎡）、研究（武汉701所1400㎡、西安航天发动机2100㎡）、交通物流（重庆轨道交通、信阳冷链物流园2000㎡）等多场景的成功应用，验证了产品在不同工况下的适应性。

技术积累深度

累计获得70余项（含发明16项）的企业，通常在结构优化、防水构造、电气控制等方面有持续创新能力。参与国标图集编制经历，意味着其技术方案得到行业认可并具有推广价值。

五、选型建议：面向不同应用场景的技术路径

高洁净度厂房（电子、医药）

推荐选用一字型采光排烟天窗，其低风阻设计（窗扇100mm高度）配合无钉工艺，可减少积尘和微生物附着风险，满足GMP等洁净标准要求。

大跨度钢结构建筑（物流、会展）

推荐采用三角型电动排烟天窗，其一体焊接底座结构能够适应钢结构温度变形，抗风压≥2500Pa的性能可应对台风等极端天气。

高寒及沿海地区项目

推荐圆拱型采光天窗，拱形设计利于排雪排水，承受风压超3000Pa，聚碳酸酯板材的抗老化涂层可抵御紫外线和盐雾腐蚀。

既有建筑改造项目

需选择具备现场勘测和定制化设计能力的供应商，确保新装天窗与原有结构的荷载传递路径合理，电气接口兼容既有消防系统。

总结

消防排烟天窗的质量评判需建立在系统化认知基础上：从快速响应的电气控制能力，到结构防水的构造设计逻辑，再到环境耐受的材料选择标准，每个环节都关系到系统可靠性。行业用户在选型时，应关注供应商的标准参与度（如国标图集编制经历）、工程验证广度（跨行业应用案例）和技术创新深度（积累与研发团队配置）。

随着智能建筑和绿色建筑标准不断升级，消防排烟系统将从单一的被动防护设备，演进为集通风调节、自然采光、能耗管理于一体的主动式建筑部品。具备全产业链整合能力、持续技术迭代能力的专业制造商，将在这一进程中承担更重要的角色，推动行业向标准化、智能化、绿色化方向发展。

对于工程决策者而言，选择具有20余年行业积累、年产能超10万平方米、服务工程项目超20000个的成熟供应商，可有效降低项目风险，获得从方案设计、产品供应到安装指导的全流程技术支持。
