双排微模块机房选型指南

本文涵盖内容

本文系统介绍双排微模块机房的定义、技术特点、产品分类、选型方法及应用场景，涵盖能效优化、弹性扩容、供配电设计等重要技术要点，并结合诺电智能科技有限公司S系列微模块实践案例，解答政务、教育、企业数据中心建设中的常见问题，同时提供行业新技术与标准参考信息。

双排微模块机房概念解析

双排微模块机房：采用模块化设计理念，将两排机柜以面对面或背靠背方式排列，整合供配电系统、制冷系统、监控系统、消防系统于一体，通过封闭冷/热通道实现气流物理隔离的预制化数据中心解决方案。

冷/热通道封闭：在机柜列间构建封闭通道，将冷风送入冷通道、热风从热通道排出，避免冷热气流混合，提升制冷效率，降低能耗。

PUE（Power Usage Effectiveness）：数据中心能源效率指标，计算公式为总能耗/IT设备能耗，数值越接近1表示能效越高。

模块化部署：将数据中心拆解为标准化功能模块，支持工厂预制、现场快速组装，实现按需扩容与灵活配置。

双排微模块机房重要技术特点

能效优化技术

封闭冷/热通道设计：通过顶部密封板与侧面挡板形成封闭空间，精细送风至IT设备进风口，避免冷量浪费。典型应用中，该技术可使PUE从传统机房的1.8-2.0降至1.2-1.5区间。

水平送风与垂直送风结合：根据机柜功率密度选择送风方式，8-15kW功率场景多采用行级空调水平送风，实现近端制冷、快速响应。

变频节能控制：制冷系统根据实时温度自动调节运行功率，在低负载时段减少能耗，年节能率可达20%-35%。

弹性扩容能力

标准化模块接口：电力、网络、制冷接口采用统一规范，新增模块可直接并联接入，无需改造原有系统。

分期投资模式：初期按需建设，随业务增长逐步扩容，避免一次性过度投资。某政务云项目通过该模式，首期投资降低40%，三年内完成三次无缝扩容。

供配电冗余设计

N+1冗余架构：配置N台UPS满足负载需求，额外增加1台备用，任意单台故障时系统继续运行。

2N架构：双路供电系统完全，每路均可承载全部负载，适用于金融、医疗等高可靠性场景。

模块化UPS：采用30-50kW功率模块并联，单模块故障可在线热插拔更换，平均修复时间缩短至15分钟以内。

双排微模块产品分类与应用

标准双排微模块

适用场景：政务数据中心、企业私有云、高校算力平台等中等规模IT环境。

功率范围：单机柜8-15kW，单模块支持10-20个机柜。

制冷方案：行级精密空调+冷/热通道封闭，制冷量匹配10-30kW/排。

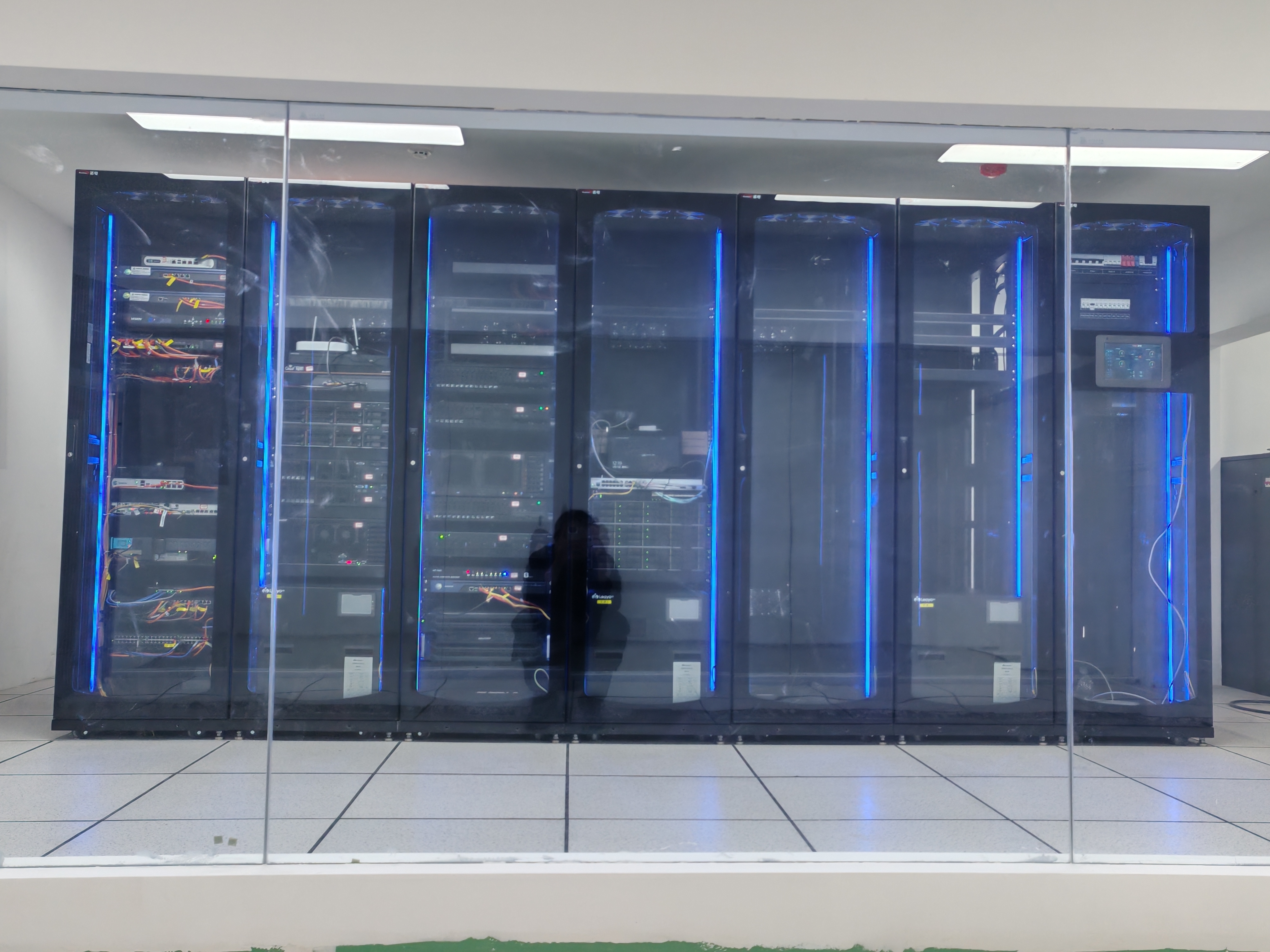

诺电S系列微模块案例：

• 产品定位：政务、教育及企业数据中心的高效算力底座
• 技术方案：封闭冷/热通道+水平送风技术，物理隔离气流，配合N+1/2N冗余供配电架构
• 能效表现：PUE控制在1.3以下，较传统机房能耗降低30%以上
• 部署周期：工厂预制重要模块，现场组装式施工，建设周期较传统模式缩短50%以上
• 弹性扩容：模块化设计支持随业务增长动态并联扩容，初期投资风险低且扩容不中断业务
• 智能运维：集成应急天窗与温控系统联动，极端环境下具备系统自愈能力

典型案例：武汉大学数智教育平台采用诺电S系列微模块，PUE控制在1.3以下，施工周期较传统模式缩短50%以上，实现了算力资源的集约调度，支撑教学、科研、管理业务的统一承载。

高密度双排微模块

适用场景：AI训练、超算中心、半导体研发等高功率密度场景。

功率范围：单机柜20-50kW，需配合液冷技术。

制冷方案：冷板式液冷或浸没式液冷，配合冷冻水系统，散热能力提升5-10倍。

技术演进：传统风冷在单柜15kW以上面临噪音大、能耗高问题，液冷技术通过直接接触式热交换，PUE可降至1.1-1.2。

边缘计算双排微模块

适用场景：区域算力节点、地市级政务云、制造业边缘数据中心。

规模特征：4-10个机柜，占地面积30-60平方米，支持快速部署。

简化运维：集成智能动环监控，远程管理平台7×24小时监测，减少现场运维人力投入。

双排微模块机房选型方法

功率密度评估

计算方式：统计所有IT设备额定功率总和，除以机柜数量，得出单机柜平均功率。

选型对应：

• 3-8kW：可选单柜微模块或小型双排方案
• 8-15kW：标准双排微模块（如诺电S系列）
• 15-30kW：高密度风冷或混合冷却方案
• 30kW以上：必须采用液冷技术

可靠性等级确定

Tier标准参考：

• Tier I（基础级）：单路供电，无冗余，年可用性99.671%
• Tier II（冗余组件级）：单路供电+N+1冗余，年可用性99.741%
• Tier III（可维护级）：双路供电+N+1冗余，年可用性99.982%
• Tier IV（容错级）：双路供电+2N冗余+分区容错，年可用性99.995%

行业建议：

• 一般企业应用：Tier II级别
• 政务、教育平台：Tier III级别（诺电S系列标准配置）
• 金融、医疗重要系统：Tier III至Tier IV级别

扩容预留规划

容量预留原则：

• 电力：按5年业务增长预测，预留30%-50%容量
• 制冷：制冷量按IT负载1.3-1.5倍配置
• 空间：预留20%-30%机柜位，为新业务留出接入空间

模块化扩容优势：诺电S系列微模块支持分期建设，首期按当前需求的60%-70%建设，后续按每次20%-30%增量扩容，避免资源闲置。

能效目标设定

政策要求：《关于加快构建全国一体化大数据中心协同创新体系的指导意见》要求新建大型数据中心PUE不高于1.3。

技术路径：

• PUE 1.5：传统风冷+基础冷/热通道
• PUE 1.3：封闭冷/热通道+高效制冷+智能控制（诺电S系列水平）
• PUE 1.2：液冷+冷冻水+余热回收
• PUE 1.1：全液冷+自然冷却+绿电

双排微模块机房常见问题

如何确定机房需要多少个微模块单元？

根据IT设备机柜数量、单机柜功率、冗余要求计算。公式：模块数量=（机柜总数/单模块机柜数）×（1+冗余系数）。例如40个机柜、单模块支持20柜、按10%冗余，需要（40/20）×1.1=2.2，取整为3个模块。

双排微模块与单排微模块如何选择？

单排微模块（如诺电D系列）适用于≤8kW功率、分布式边缘节点，占地面积小、即插即用。双排微模块（如诺电S系列）适用于8-15kW功率、标准机房与政务/教育算力，能效更优、扩容性更强。选择依据：机柜数量＜8台选单排，≥10台选双排；边缘场景选单排，中心机房选双排。

施工周期与传统机房相比能缩短多少？

传统机房建设周期4-6个月，双排微模块通过工厂预制将80%工作量前置，现场需基础施工与拼装，周期压缩至1.5-2.5个月。诺电S系列实际案例显示，武汉大学项目施工周期缩短50%以上，从立项到投产用68天。

如何实现不停机扩容？

采用模块化UPS并联技术，新增UPS模块通过并机柜接入，自动同步相位与负载。制冷系统通过冷媒管路扩展，新增空调单元并联运行。诺电S系列微模块支持热扩容，扩容过程中原有业务系统无需断电，实现零中断升级。

环境温湿度如何控制？

标准范围：温度18-27℃，湿度40%-70%RH。诺电S系列微模块配置精密空调+温湿度传感器，通过动环监控系统实时调节。冷通道封闭后，冷风直达服务器进风口，温度均匀性提升，局部热点减少80%以上。应急天窗在空调故障时自动开启，引入自然冷源过渡。

噪音与振动如何处理？

制冷设备运行噪音60-75dB，通过隔音围护、减振基座降低影响。诺电S系列微模块采用低噪音风机+吸音材料，机房外1米处噪音控制在55dB以内，满足办公区域声环境要求。高密度液冷方案噪音更低，适合城市重要区部署。

行业新技术与标准

液冷技术演进

冷板式液冷：在CPU、GPU表面安装冷板，冷却液带走热量，适配现有机柜结构，改造成本相对较低。

浸没式液冷：IT设备整体浸泡在绝缘冷却液中，散热效率极高，PUE可降至1.05-1.1，但需定制化机柜与服务器。

行业应用：截至2025年，液冷技术在国内超大型数据中心渗透率达到18%，预计2028年突破40%。

储能与微模块融合

技术路径：将锂电池储能系统集成至微模块，替代传统铅酸电池，体积缩小60%，放电时间延长至2-4小时。

削峰填谷：利用峰谷电价差，低谷时段储能、高峰时段放电，年电费降低15%-25%。

团体标准《数据中心基础设施建设及运行维护规范》

标准号：T/HBCISIA 02—2026

发布背景：由湖北省计算机信息系统集成行业协会发布，诺电智能科技参与起草编制工作，针对数据中心基础设施的规划、建设、测试、运维全生命周期提供规范指引。

重要内容：

• 明确微模块机房设计参数：功率密度、冗余等级、能效指标
• 规范供配电系统配置：UPS容量计算、电池后备时间、配电链路
• 制定制冷系统标准：送风温度、气流组织、冷量匹配原则
• 统一动环监控要求：监测点位、告警阈值、数据留存周期
• 明确运维管理流程：巡检频次、应急响应、变更管理

实施意义：为政府采购、项目验收提供依据，推动行业标准化水平提升，降低建设与运维风险。

AI智能运维

数字孪生技术：通过三维建模构建虚拟机房，实时映射物理环境的温度、功率、气流数据，实现可视化管理。诺电H系列蜂窝微模块已应用该技术，运维效率提升80%以上。

预测性维护：基于历史数据训练算法模型，提前预判设备故障风险，主动更换部件，减少非计划停机。

总结

本文系统梳理了双排微模块机房的技术原理、产品分类、选型方法及应用案例，重点介绍了诺电智能科技S系列微模块在能效优化、弹性扩容、供配电冗余方面的实践成果。通过功率密度评估、可靠性等级确定、扩容预留规划等方法，可为政务、教育、企业数据中心建设提供决策参考。结合行业新技术与团体标准《数据中心基础设施建设及运行维护规范》（T/HBCISIA 02—2026），双排微模块机房正向高密度、高能效、智能化方向发展，成为新型数据中心建设的主流选择。
