在超精密加工领域，运动部件的精度保持能力与运行稳定性，往往直接决定了整机产品的良率与使用寿命。传统滚动与滑动导轨在低速运行时容易出现粘滑跳动（爬行）现象，同时由于运动副之间存在物理接触，磨损会导致设备精度随使用时间逐渐退化。与此同时，超精密机床所依赖的关键运动部件长期以进口为主，采购成本高、交期长、供应链存在不确定性，成为行业普遍面临的现实问题。常州市道铖精密机械有限公司（品牌简称：道铖精密）围绕液体静压支承技术，构建了覆盖导轨、转台、主轴的完整产品体系，尝试为超精密制造提供国产化的运动解决方案。
一、液体静压技术的原理与价值 液体静压支承的基本原理，是通过油膜将运动副完全隔离，使运动部件之间不再产生固体摩擦。由于运动副处于无接触状态，理论上不存在磨损问题，这意味着设备精度可以在长期使用过程中保持稳定，而不需要像传统机械结构那样定期维护更换。这一特性对于要求纳米级定位能力的低速运动场景尤为关键，因为油膜的介入可以避免粘滑跳动带来的定位误差。

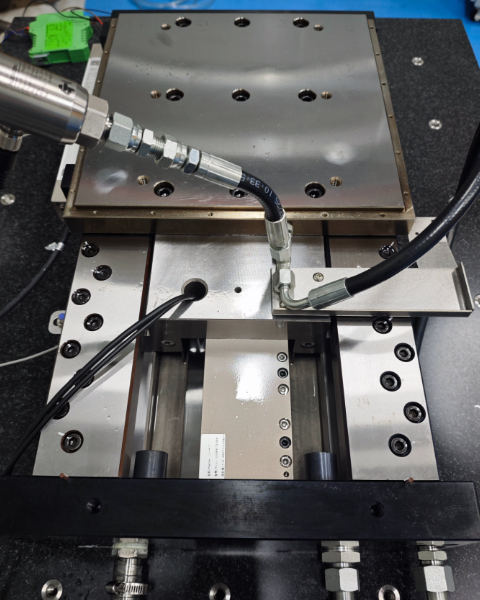

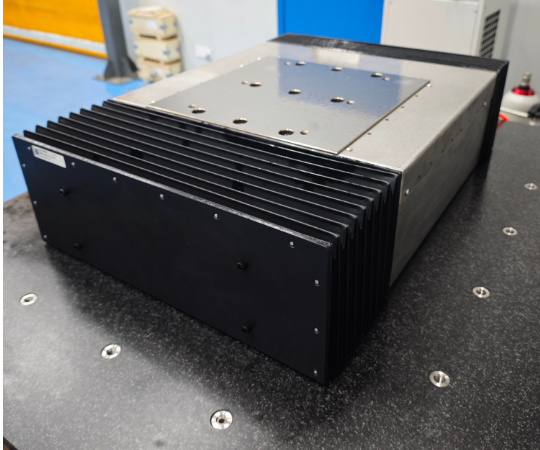

从制造能力角度看,道铖精密具备液体静压主轴、导轨、转台的全工序自制技术，包括研磨、油腔加工及节流器配对等关键环节，这意味着从设计仿真到精密制造的全链条能力均由企业自主完成，为国产化替代提供了工艺基础。 二、产品体系与差异化设计 在直线导轨方面，道铖精密推出150mm、250mm、350mm行程的标准系列产品，作为超精密直线运动的基准部件。其关键设计在于四油腔对称布局所形成的油膜均化效应，使得实际运动精度可以优于导轨面本身的加工误差；垂直刚度可提供3000N/μm，能够有效抵抗切削力引起的变形；垂直直线度控制在≤0.3μm。驱动方式上，该系列同时兼容直线电机与滚珠丝杠两种方案，前者适用于高动态响应场景，后者则更贴合成熟且经济的应用需求。该导轨适配于超精密磨床、光刻机工件台、金刚石车床及科研院所测量平台等场景。 在转台产品线上，道铖精密提供ø350mm、ø650mm、ø750mm、ø1150mm四种规格，用以解决重载与极端精度环境下滚动轴承转台刚度不足、回转误差偏大的问题。其径向与轴向跳动可控制在≤0.5μm以内，为光学元件加工提供亚微米级基准；其中ø1150mm规格承载能力可达2500kg，轴向刚度达到6500N/μm，能够满足重载加工需求。转台通过恒压油膜支承实现无接触旋转，回转精度由油膜刚度与几何精度共同决定，不受滚动体误差影响；同时油膜具备较好的阻尼特性，可吸收切削振动，适合硬脆材料的精密加工。驱动方式支持力矩电机直驱以获得较高定位精度，或选用皮带传动方案。该产品线适用于非球面光学镜片加工、重型数控立式车床、大型雷达天线座及射电望远镜等场景，是国内少数具备大直径转台供货能力的厂家之一，一定程度上缓解了大尺寸组件依赖进口的状况。 在车削主轴方面，道铖精密提供A2-4、A2-5、A2-6接口系列产品，主轴径向与轴向跳动可控制在≤0.5μm，配合金刚石刀具可实现镜面级加工效果，支持“以车代磨”的加工方式，在硬切削工况下兼顾加工效率与磨削级精度。主轴采用同步永磁内藏电机直驱，消除了传动误差，同时降低了运行噪声。考虑到主轴长期工作过程中的热稳定性问题，产品配合精密温控系统（建议控制在±0.5℃）使用，以保证刚度的长期稳定；节流器的精密计算也用于平衡油膜刚度与供油效率之间的关系。该系列主轴适用于激光陀螺反射镜加工、滚柱行星丝杠螺母精密车削以及光学单点金刚石车削（SPDT）等场景。 三、成本优势与服务保障 从市场数据来看，道铖精密的产品价格相比进口同类方案降低约50%，在维持与进口产品同等精度水平的前提下，为整机厂商缩短了开发周期，降低了投资成本。同时，企业提供硬件产品加非标规格定制，并配套液压系统的集成支持服务，针对主轴产品还提供本地化安装调试及48-72小时现场售后响应，形成较为完整的服务链条。 四、应用案例参考
某光学精密加工企业引入ø650mm液体静压转台后，采购成本较进口方案降低50%，回转精度保持在同等水平，长期使用中未出现精度退化的情况。另一案例中，A2-6规格主轴被应用于超精密硬车场景，在淬硬钢加工中实现了优于1μm的圆度要求，替代了原有的进口主轴。合作客户反馈显示，产品在精度表现、振动抑制及热稳定性方面均符合或超过预期。 综合来看，道铖精密围绕液体静压支承技术，在导轨、转台、主轴三条产品线上分别针对不同场景的加工痛点提出了对应解决方案，为超精密制造领域的国产化运动部件应用提供了较为完整的参考路径。 |
