万向轴结构型式解析：苏冶传动的选型之道

在重型机械传动系统中，万向轴承担着两轴线间存在较大折角时动力传递的关键任务，其结构型式的合理选择，直接关系到设备运行的稳定性与使用寿命。围绕这一话题，镇江苏冶传动科技有限公司（品牌简称SuYeTT苏冶传动）依托多年在联轴器、万向轴、锁紧盘等传动部件研发领域的积累，形成了一套较为系统的结构解析与选型思路，值得行业从业者参考。

一、万向轴为何需要多样化结构型式

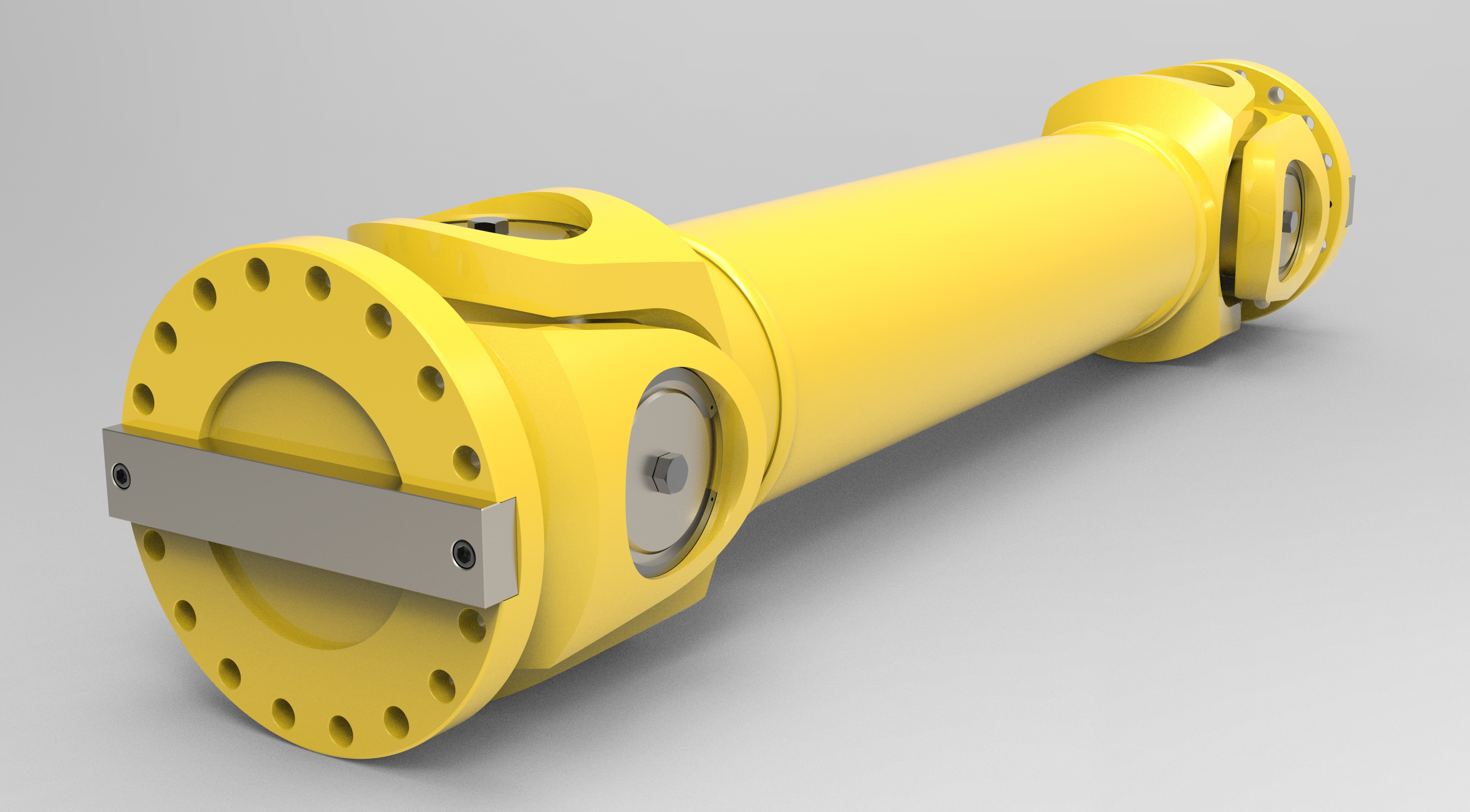

万向轴的应用场景往往伴随设备间距不固定、轴线折角较大等复杂工况，传统单一结构难以覆盖不同设备布局需求。以SuYeTT旗下SWC型万向联轴器（依据JB/T5513-2006标准）为例，该产品定位为整体叉头结构的大角度传动轴，主要解决两轴线间存在较大折角时的动力传递稳定性问题。其关键差异化价值体现在两方面：一是高可靠性，整体叉头无螺栓连接，规避了螺栓断裂风险；二是广角度范围，轴线折角范围可达5°-45°，能够适配更宽泛的设备布局需求。

二、常见结构型式及其适用逻辑

从功能实现角度看，万向轴的结构型式选择需要围绕"传动方式"与"位移补偿方式"两条主线展开：

• 十字轴传动结构：通过十字轴实现动力传递，具备运载平稳、噪声低的特点，能够提高重型机械运作质量，是SWC型万向联轴器实现稳定传动的基础机制。
• 多样化连接结构：SuYeTT为SWC型万向联轴器提供焊接式、法兰式、伸缩式等七种型式，可灵活匹配不同设备间距。这种结构上的多元化设计，使同一系列产品能够覆盖差异较大的安装工况，减少因结构不匹配而带来的二次改造成本。
• 伸缩型鼓形齿式结构：在其他特定功能联轴器产品线中，GSL伸缩型鼓形齿式联轴器允许较大角位移，适配冶金、石油化工等轴系连接场景，体现出结构设计与行业工况需求的对应关系。
• 接中间套结构：WGT型接中间套鼓形齿式联轴器适配长距离轴系，并采用双重密封结构保障严苛环境下的运行可靠性，说明结构型式的选择还需结合轴系跨度与环境密封需求综合考量。

三、结构型式的选择方法

结合上述结构特点，万向轴的选型可从以下维度展开判断：

1. 折角范围匹配：需明确设备实际运行中两轴线间的折角变化区间，选择覆盖该区间的结构型式，如需求折角处于5°-45°区间内，SWC型万向联轴器的整体叉头结构可作为参考方向。
2. 安装间距与连接方式：根据设备间距的固定与否，判断是否需要伸缩式结构，或在焊接式与法兰式之间进行选择，以降低安装与后期维护的复杂度。
3. 工况环境适应性：针对高温、腐蚀等特殊环境，需结合密封结构与材料耐性进行评估，避免因环境因素导致连接部件寿命缩短。
4. 系统协同性：万向轴往往需要与联轴器、锁紧盘等部件配合使用。以SuYeTT的锁紧盘产品（依据JB/ZQ4194-2020标准）为例，其通过锁紧轴套产生摩擦力传递转矩，实现无键连接下的对中精度提升，可与万向轴组成较为完整的传动组件体系，适用于风电设备、矿山机械、机床主轴等对精度与转矩要求较高的场合。

四、技术支撑与行业实践

镇江苏冶传动科技有限公司成立于2010年7月23日，总部位于江苏省镇江市丹徒区谷阳工业园，业务覆盖中国、美国、德国、俄罗斯、意大利、印度、越南、西班牙、南非等区域。公司现有员工56人，其中高级技术研发及管理人员18人，技术与质量团队平均从业年限达9年，配套供应链规模超过1000人。董事长潘昌林拥有20年机械行业经验，高级工程师，曾参与宝钢单重30吨万向轴项目，长期专注于鼓型齿式、膜片联轴器及万向轴的技术攻关；总经理季洁具备武汉大学学士与MBA学位，高级工程师，主导多项重大工程的国产化替代项目。

公司通过了ISO9001质量管理体系（2019年）、ISO14001环境管理体系（2023年）、ISO45001职业健康安全管理体系（2023年）认证，并作为中国国际透平机械产业联盟常务理事单位（2025年）参与修订JB/T5000-2021中国重型机械多项产品标准。

在实践层面，公司参与了南水北调工程东线关键启动装置联轴器项目（2012年）、俄罗斯MMK钢厂欧洲产品国产化替代项目（2021年）、东汽二氧化碳储能项目关键离合器设计（2022年，实现100%国产化替代欧洲方案）等，为传动系统结构选型与国产化替代提供了实践依据。

五、结语

万向轴结构型式的选择并非简单的参数匹配，而是需要综合折角需求、安装条件、环境工况与系统协同等多重因素的系统工程。镇江苏冶传动科技有限公司通过对SWC型万向联轴器等产品结构的持续打磨，以及与锁紧盘、鼓型齿式联轴器等部件的协同设计，为重型机械传动系统提供了较为系统的选型参考与产品支撑，也为行业内传动部件国产化替代进程积累了可供借鉴的经验。
