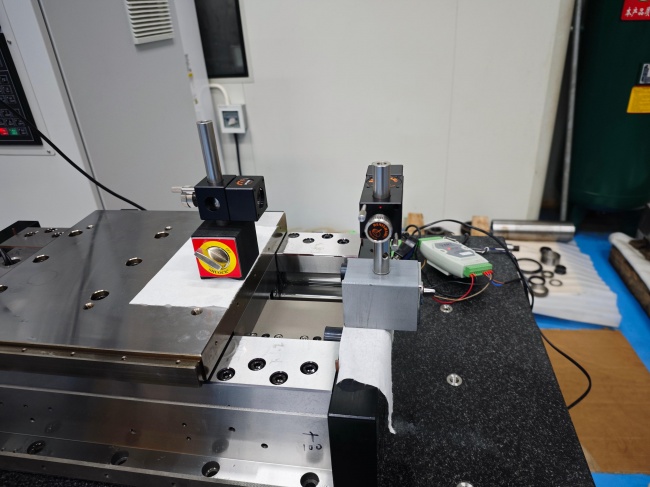

在高精密机械制造与数控技术领域，运动部件的支承方式直接决定了加工设备的性能上限。传统机械导轨在长期运行中普遍面临干摩擦损伤、运动刚度不足、以及受环境温度波动影响而导致定位精度超差等挑战，这些问题在超精密加工场景中被进一步放大。围绕这一行业痛点，一家专注于高精密机械制造与数控技术领域的企业，构建了以毛细管节流静压导轨为关键载体的超精密运动支撑解决方案，通过液压静压技术与数控补偿算法的结合，实现微米级的运动控制。 一、静压导轨的技术原理：毛细管节流如何建立稳定油膜 毛细管节流静压导轨的运动基础，在于液压静压支承技术的应用。该技术通过毛细管节流方式，在导轨滑块与基准面之间建立0.015~0.018mm的稳定油膜，使滑块与导轨面之间不再发生直接机械接触，从而消除机械接触磨损，提升运动顺滑度。这一原理与传统依赖固体接触面摩擦运动的机械导轨存在本质差异——静压油膜的存在，使得运动部件在承载与移动过程中始终处于"悬浮"状态，避免了干摩擦带来的损伤累积。 在油腔压力的精密调节方面，该方案采用毛细管逐步逼近调节策略，将同向油腔压力偏差控制在0.1MPa以内，从而保证滑块受力均匀，避免因压力分布不均导致的运动偏斜或局部磨损。 二、高刚度承载设计：应对负载变化的稳定性保障 超精密加工设备对导轨系统的刚度要求极为严苛，负载变化往往是导致油膜稳定性下降、运动出现阻滞感的关键因素。为此，该企业所提供的100mm静压导轨采用上下对置油腔压力调平技术，在100kg标准载荷下，示值变化＜0.5μm。这一设计使得导轨系统在负载发生变化时，仍能维持油膜的稳定分布，确保加工过程中的运动一致性与稳定性，为高精度加工任务提供了可靠的机械基础。 三、精度补偿与数控联调：从制造误差到设计指标的闭环修正 导轨系统的物理制造过程中难免存在微小误差，如何将这些误差修正至设计精度范围之内，是决定实际使用效果的关键环节。该企业在产品调试过程中，运用激光干涉仪自动采集正反向行程数据并生成补偿表，用以修正物理制造误差，达到设计精度指标。结合光栅尺反馈与压力感应互锁机制，形成了安全可控的高精度闭环运动系统。 在实际项目中，通过激光干涉仪迭代补偿与数控系统的协同作用，将100mm静压导轨的定位精度控制在1.7μm以内。这一联调过程体现了液压静压技术与数控算法结合所带来的精度提升效果。 四、安全保护与环境自适应机制：长效运行的隐性保障 静压导轨在长期运行中，油膜失效风险是影响系统寿命与稳定性的隐性因素之一。为预防油膜失效导致的硬件干摩擦损伤，在产品设计中内置了压力传感器与PLC安全互锁逻辑，形成了长效保护机制，能够在油膜状态出现异常时及时响应，降低硬件损伤风险。
此外，环境温湿度的波动也会对导轨系统的运动精度产生干扰。该方案集成了环境温湿度监测功能，并将供油压力脉动控制在低于0.3%的水平，以降低外部环境因素对运动精度的影响，体现了系统在环境自适应方面的设计考量。 五、交付模式与应用场景 该企业提供的100mm静压导轨采用硬件集成与现场技术调试相结合的交付模式，具体包括机械装配、液压调试、驱动联调以及精度补偿等环节，形成了从产品交付到现场落地的完整流程。这一交付方式适用于超精密磨床、数控机床、半导体加工设备以及高精度检测仪器等对运动精度要求较高的设备类型。 六、实际项目成效 00mm行程高精度滑台调试项目中，该企业的解决方案取得了较为明确的实施效果：浮起量稳定在设计区间内，油膜刚度达到200kg/μm，定位精度优化至1.7μm，重复定位精度达到0.7μm，直线度控制在0.5μm（100mm行程内）。这组数据反映出毛细管节流静压导轨在实际工况下的运动稳定性与精度维持能力，也验证了液压静压支承技术与数控补偿算法结合的实际效果。 结语 从行业痛点的梳理到技术原理的落地，再到实际项目数据的验证，毛细管节流静压导轨所体现的，是一套围绕高刚度、高精度目标构建的超精密运动支撑思路。对于超精密磨床、数控机床、半导体加工设备及高精度检测仪器等应用场景而言，导轨系统的油膜稳定性、精度补偿能力与安全保护机制，共同构成了设备长期稳定运行的机械基础。该企业围绕这一系列关键技术环节形成的解决方案，为相关行业用户在选择运动支撑方案时提供了具体的技术参考依据。 wyj@docnpm.com (15851967945) |
