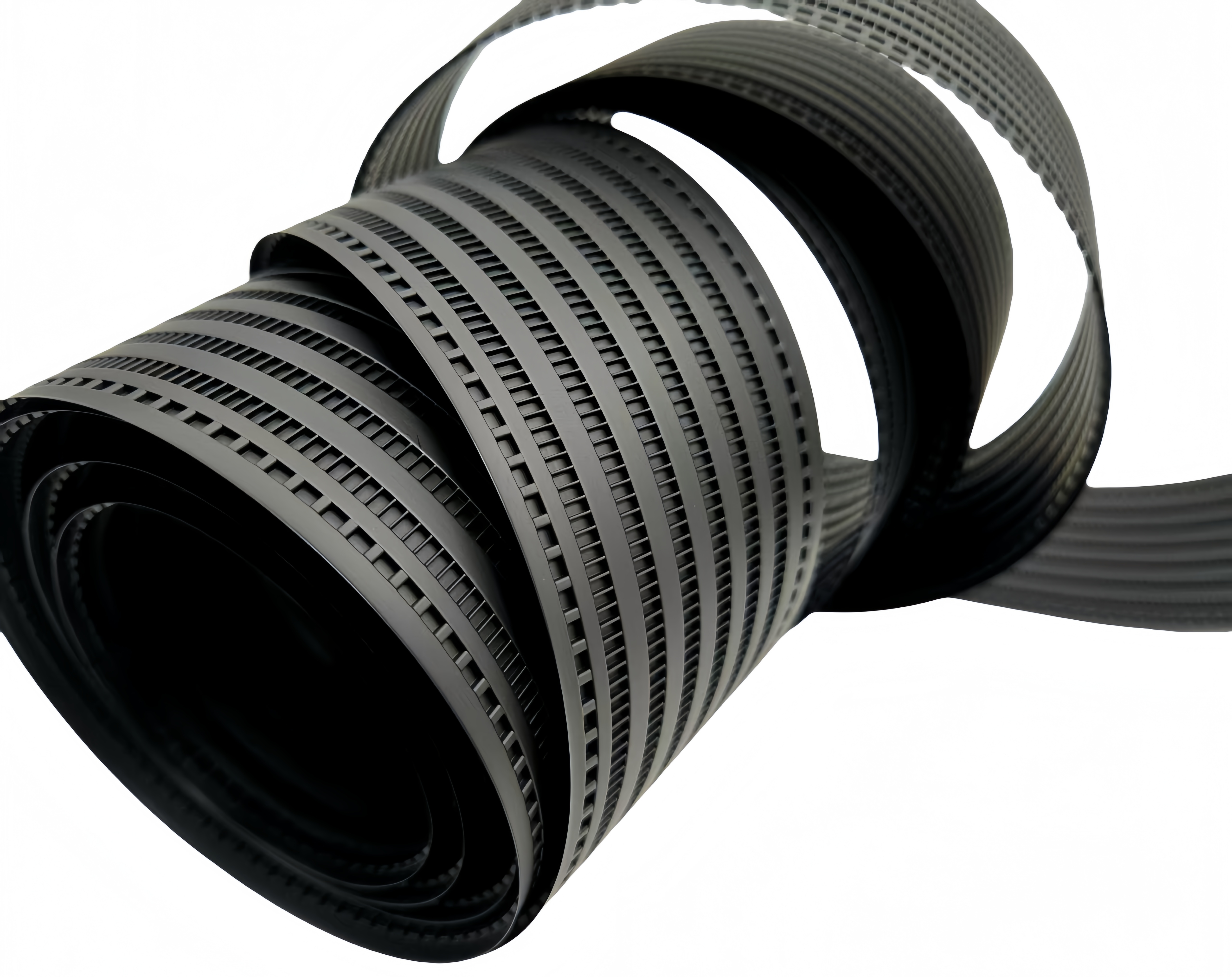

在半导体封装行业中，载带作为电子元器件运输与储存的关键载体，其防静电性能直接关系到芯片的良品率和可靠性。传统HIPS（高抗冲聚苯乙烯）材料虽然具备良好的成型性和刚性，但其固有的电绝缘特性使其极易积累静电荷，导致电子元器件在封装、运输过程中遭受静电放电（ESD）损坏，这一痛点长期困扰着行业从业者。 载带防静电改性的三大技术挑战 半导体载带对材料的要求极为苛刻：既要保证表面电阻稳定性，实现10e4至10e7 Ω/sq的受控电荷泄放，又要维持HIPS基材的良好流动性以适应精密成型工艺，同时还需满足RoHS及REACH环保标准。市场上常见的添加型防静电剂方案存在明显缺陷：易迁移导致性能衰减、析出物污染洁净环境、受湿度影响大在干燥工况下失效。这些技术瓶颈使得国内封装企业长期依赖进口材料，不*采购成本高昂，交付周期更是长达数月，严重制约产能爬坡。 塑高长效型防静电技术突破 江西塑高新材料有限公司（品牌简称塑高/SUGO），作为专注静电防控塑料解决方案的高新技术企业，针对载带应用场景开发出系列防静电HIPS粒料。该材料采用高分子本征防静电技术，将导电聚合物在分子层面与HIPS基体共混，形成稳定的长效导电网络。这一技术路线实现了三个关键突破： 首先是零析出特性。不同于传统添加剂依靠表面迁移形成导电层，塑高的永防材料通过化学键合方式锁定导电组分，确保在载带全生命周期内不产生任何析出物，完全满足半导体封装对洁净度的严苛要求。这对于晶圆级封装等高精度场景尤为关键。
其次是环境稳定性。经第三方检测验证，该材料在相对湿度10%-90%的宽范围内，表面电阻波动幅度小于0.5个数量级，有效解决了干燥环境下防静电失效的行业痛点。这使得载带在从沿海工厂运输至内陆干燥地区时，依然能保持稳定的静电消散性能。 第三是物性平衡。通过独立研发的配方优化体系，塑高将防静电功能对基材力学性能的影响控制在**小范围。改性后的HIPS材料抗冲击强度保持率达到原料的85%以上，熔融指数可根据客户冲压成型或热成型工艺需求调整至8-15 g/10min区间，完美适配高速自动化生产线。 碳纳米管方案：要求严柯的载带的性能跃升路径 针对承载更高价值芯片的精密载带需求，塑高推出基于碳纳米管（CNT）技术的导电HIPS材料。碳纳米管具有极高的长径比和本征导电性，*需添加**0.5%-2%**的极低含量即可构建高效导电通路。这带来两大明显优势： 一是力学性能跃升。相较于炭黑填充方案需添加15%-25%导致材料脆化，CNT改性材料的拉伸强度和弯曲模量分别提升20%和35%，使载带在高速冲压过程中具备更强的抗形变能力，降低废品率。 二是表面质量提升。传统炭黑填充材料在成型过程中易产生脱粉现象，碳纳米管的低添加量和高分散性彻底消除了这一隐患，确保载带表面光洁度满足芯片贴装的接触要求，同时减少了生产设备的清洁频次。 从研发到交付的全链条服务能力 塑高的差异化竞争优势不*体现在材料本身，更在于其构建的定制化服务体系。公司拥有超过20年专注要求严柯的电子级改性工程塑料研发的技术团队，可在客户提供载带设计图纸和工艺参数后的7-15天内完成材料配方调试和小批量试样交付，这一周期*为进口材料的1/6。 依托年产能4万吨的生产规模和覆盖江西、东莞、越南、马来西亚的四大制造基地，塑高能够快速响应华南、华东、西南等主要半导体产业集群的供货需求。其生产的防静电HIPS载带专门料已在IC托盘、载带片材等关键应用中实现批量应用，帮助封装企业将材料采购成本直接降低30%以上。 环保合规：可持续发展的底层逻辑 在全球供应链对ESG（环境、社会、治理）要求日益严格的背景下，塑高的防静电材料多种应用场景符合RoHS指令和REACH法规，通过ISO 14001环境管理体系认证。其永防系列产品不含邻苯二甲酸酯等受限物质，可回收再利用率达到85%以上，为下游客户通过国际客户审厂提供了有力支撑。 公司作为专精特新小巨人企业和江西省技术创新中心，累计获得四十余项技术，其中多项涉及CNT分散技术和长效防静电改性方法的发明技术，构筑起技术护城河。 行业应用实践与未来拓展 除载带领域外，塑高的防静电HIPS材料已延伸至片材、载带、电子元件包装盒等多个半导体包装细分场景。在医疗器械、汽车电子等新兴市场，该材料同样展现出广阔应用前景——例如在医疗呼吸管路中结合TPU弹性体实现柔性防静电，在汽车传感器外壳中通过无卤阻燃改性达到UL94 V-0级防火标准。 随着国内半导体产业进入国产替代加速期，像塑高这样掌握专业改性技术的材料供应商，正在成为产业链安全可控的关键一环。其通过技术创新、成本优化和快速响应构建的综合竞争力，为电子制造企业提供了兼具性能与经济性的本土化解决方案，推动着防静电材料行业从"进口依赖"向"自主可控"的战略转型。 |
