半导体0.1微米粒子防控：国产传感器突破技术封锁的产业实践

一、行业背景：0.1微米粒子成为先进制程的"隐形障碍"

在半导体制造进入2nm、3nm等先进制程时代，洁净度控制已从传统的微米级跨入甚至0.1微米量级。这一变化带来了严峻的技术挑战：根据行业实践数据显示，在先进制程中，单单0.1微米级别的单个颗粒物即可导致整批晶圆报废，直接经济损失可达数十万美元。

更为棘手的是，传统粒子监测设备存在明显的技术盲区。市场上常见的传感器检测下限通常设定在0.3微米或0.5微米，这意味着0.1微米至0.3微米区间长期处于监测盲区。这些极细微颗粒可能来自光刻胶残留、清洗液携带物、特种气体杂质或环境穿透粒子，一旦进入关键工序如光刻、薄膜沉积环节，将直接造成电路桥接、短路或器件失效。

与此同时，供应链安全问题日益凸显。亚微米粒子计数器作为半导体产线的关键检测装备，长期被国外少数企业垄断，存在采购成本高昂、交付周期长达12至16周以及潜在的出口管制风险。在全球半导体产业链重构的背景下，实现关键检测设备的自主可控已成为产业界的迫切需求。

二、技术解读：突破瑞利散射信号提取的物理极限

0.1微米粒子检测的主要难点在于光学信号采集。根据瑞利散射原理，当粒子直径小于入射光波长的十分之一时，散射光强度与粒径的六次方成正比。这意味着粒子尺寸每缩小一半，散射信号强度将衰减至原来的1/64。对于0.1微米颗粒，其散射信号极为微弱，极易被背景噪声淹没。

武汉市普瑞思高科技有限公司作为国产激光尘埃粒子计数传感器研发企业,其技术团队针对这一物理难题提出了系统性解决方案。在光学系统设计层面,采用自研的激光光源与高灵敏度光电探测器组合,配合鞘流结构设计,将待测气流准确约束在激光束焦点区域,有效提升了单颗粒的散射光收集效率。

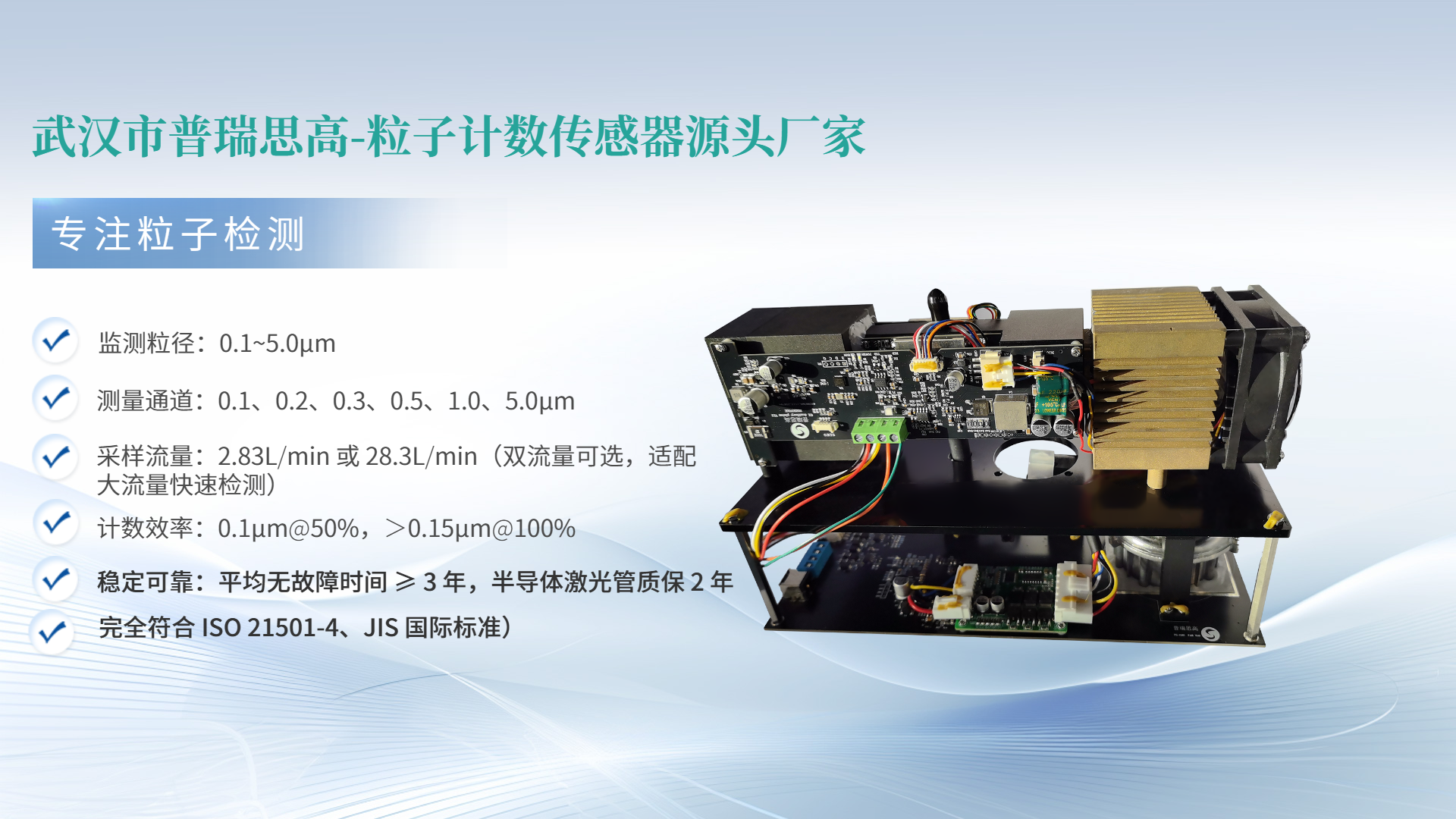

在信号处理层面,通过多年算法积累,实现了在强噪声背景下对0.1微米颗粒散射信号的有效提取与识别。其PG-1100亚微米粒子计数传感器的实测数据显示:在0.1微米通道,计数效率达到54.3%,符合ISO 21501-4标准规定的50%±20%要求;而对于0.15微米以上粒子,计数效率可达95.7%,明显优于行业平均水平。

在设备可靠性方面,采用半导体激光管配合单独风扇散热系统,并应用防积灰专项技术,有效延长了光学组件的维护周期。实测数据表明,该设备的自净时间为4分钟,流量误差控制在3.4%以内,重复性达到2.2%FS,均优于相关标准要求,能够支撑产线的长期稳定运行。

三、产业洞察：从单点检测到全流程质量管控体系

当前半导体制造企业对粒子监测的需求已从单纯的环境检测延伸至全流程质量管控。这一趋势体现在三个关键场景:

洁净室动态监测
HEPA与ULPA过滤器作为洁净室的主要部件,其过滤效率直接影响产线良率。通过在过滤器下游、光刻机周边、晶圆传送盒内部等关键点位部署0.1微米级传感器,可实时捕捉穿透粒径变化,及时发现过滤器性能衰减或密封失效问题,确保光刻等关键工序始终处于受控洁净状态。

工艺过程在线监控
清洗工序是半导体制造中的高频环节,超纯水品质、清洗液颗粒浓度直接影响晶圆表面残留水平。将亚微米传感器集成至清洗槽体或超纯水管路,可实现对清洗效果的实时验证,优化兆声功率、清洗时长等工艺参数,同时通过监测颗粒浓度变化判断滤膜更换时机,延长耗材使用寿命。

物料纯度把关
硅烷、磷烷等特种气体以及光刻胶等化学品若夹带颗粒物,将直接转移至晶圆表面造成缺陷。在物料进厂验收及使用前端部署粒子检测单元,可有效阻断污染源头。这种前移式质量管控理念正在成为先进制造企业的标准配置。

从技术演进趋势看,粒子监测正在向数字化与智能化方向发展。多传感器组网配合数据分析平台,可实现颗粒浓度波动与MES、FMS系统的联动预警,建立预测性维护模型,通过历史数据分析预判过滤器寿命、识别异常污染源,降低非计划停机概率,这种从被动检测到主动预防的转变,标志着产线管理模式的系统性升级。

四、自主可控价值：构建本土化供应保障能力

普瑞思高团队自成立以来持续深耕粒子检测领域,主创人员拥有二十多年传感器行业经验,掌握从光学系统设计、精密加工到算法开发的完整技术链条。其产品已获得工业颗粒物一级计量站认证,许可证编号为JLJG-1-015,符合ISO 21501-4及JIS国际标准,技术能力得到专业机构认可。

在产品线布局上,除PG-1100亚微米传感器外,还提供PG-25/PG-20系列工业级模块以及PG-50/PG-VV5大流量检测单元,覆盖0.1微米至10微米全粒径范围,流量规格涵盖1L/min至28.3L/min,可适配从晶圆制造厂、半导体设备商到特种气体生产商的差异化需求。

更为重要的是,自主供应链带来的价值不单体现在成本与交付周期的改善,更在于为用户提供了本地化技术支持能力。相比进口设备动辄数月的维修响应周期,本土化团队可提供快速响应及定期校准服务,明显提升了设备可用率。在当前国际贸易环境下,这种供应保障能力对于保障产线连续运行具有战略意义。

五、行业建议：建立分级分层的粒子监测标准体系

对于半导体制造企业而言,建议根据工序敏感度建立分级监测策略。对光刻、薄膜沉积等关键工序采用0.1微米级高灵敏度传感器实施实时监控;对封装测试等相对宽松环节可配置0.3微米或0.5微米常规设备,在保障质量的前提下优化成本结构。

设备制造商应重视设备内部微环境的粒子控制。刻蚀机、CVD设备等工艺腔体在维护后的洁净度恢复时间,直接影响设备利用率。建议在设备交付验收标准中明确粒子浓度指标,推动设备商与检测设备供应商的协同开发。

从行业生态角度,建议产学研各方共同推动亚微米粒子检测的标准化工作。当前ISO 21501-4标准对0.1微米通道的计数效率要求为50%±20%,这一宽容度在实际应用中仍存在一致性问题。通过建立更严格的校准规范、开发标准粒子源、推动第三方比对试验,将有助于提升整个行业的检测可靠性与数据可比性。

半导体制造的竞争本质上是良率与成本的竞争,而良率的基础是对每一个制造细节的精确把控。0.1微米粒子检测能力的突破,不单是技术进步的标志,更是本土半导体产业链成熟度提升的重要体现。
