隔板桥架怎么选：强弱电同槽的核对步骤

强弱电沿同一条路由并行敷设，在综合管廊、数据中心机房和厂房吊顶内都很常见。河北百著是一家从事电缆桥架生产制造的企业，产品覆盖镀锌、热浸锌、防火、不锈钢、铝合金等系列，并可按图纸承接非标定制。动力电缆和信号线共用一条桥架时，槽内若没有分隔，干扰隐患和后期检修的麻烦都会增加。加隔板、设两条独立桥架、改用分仓槽道，是三种常见处理办法，选哪一种要看设计要求与现场条件。

一、干扰从哪来，隔板能管到哪一段

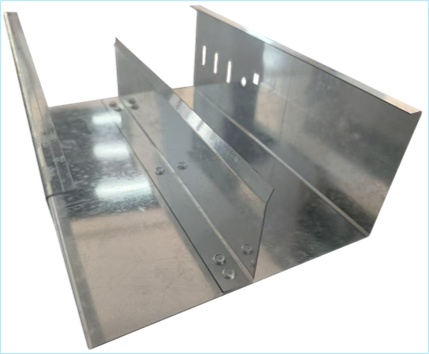

先要弄清要防的是什么。强电回路电流会在周围形成电磁场，信号线与之长距离紧贴并行时，存在被干扰的可能；并行距离越长、信号越敏感，风险越高。隔板的作用，是在同一条桥架内把两类线缆在空间上分开，实现物理隔离，并起一定的屏蔽辅助作用。

隔板并不是唯一的答案。干扰程度与线缆类型、敷设长度、间距、屏蔽方式和接地做法都有关系，是否达到要求应由设计核算判断，不能只凭加了隔板就放心。把隔板当成唯一措施，是现场常见的判断偏差。

有些分隔理由与电气本身无关。强弱电分属不同专业，检修、增容和故障排查时互不影响的诉求很实际；不同电压等级、不同用途的回路混在一槽，后期维护定位也会更困难。这些需求通常会写进设计文件，选型时要一并考虑。

隔板装入后，桥架的受力条件也会变化。隔板占用槽内空间，可用的布线宽度相应减少；隔板与桥架本体的连接方式会影响整体刚度。支架间距与荷载是否需要重新校核，应按实际配置确认，不宜沿用无隔板时的做法。

还有一个容易混淆的差别，是单块隔板与分仓结构的区别。隔板把槽内分成两区，安装灵活，但隔板是否上下贯通、边缘如何处理，都会影响实际效果；分仓由桥架本体一次成型，隔离更彻底，但规格调整余地较小。选哪一种，取决于项目对隔离程度的要求，以及后期是否还有增容可能。

隔板这件事，通常在设计、深化和采购三个阶段被逐级确定：设计写不写、深化怎么调、采购落到什么规格。任何一环缺位，现场就容易出现桥架已到、隔板未定的被动局面。

二、从需求确认到图纸确认的核对顺序

第一步是把需求说清楚。清点现场有哪些强弱电回路、各自属于什么类型、哪些必须分开，是后面所有选择的前提。设计文件若已写明隔离方式与隔板要求，按文件执行；若没有写明，需要在采购前与设计方确认，避免到货后返工。

第二步是选隔离方式。两条独立桥架各自敷设，隔离最彻底，但占空间、造价高，适合回路多、要求严格的场合；同一条桥架内加隔板，省空间省材料，适合回路数量有限、设计允许共路由的情形；分仓槽道介于两者之间。选哪种，要看路由宽度、层高、检修通道和设计文件的限定，不能只比单价。

第三步是定规格。隔板的高度、长度、固定方式，桥架宽度与隔板位置的关系，材质与表面处理是否与环境匹配，都要逐项落到图纸上。潮湿、户外或有腐蚀性介质的环境，对材质和表面处理的要求与干燥室内不同，这一项要按现场条件核对，不要照搬上一个项目。

第四步是确认供货与交付节奏。隔板一般与桥架本体一起供货，清单要写清数量、规格和配套件，避免现场只有桥架没有隔板。项目分标段、分批施工时，交付节点要与安装计划对上，减少堆料和二次转运。

第五步是到货与安装核对。开箱时对照清单核对规格、数量和外观；安装时核对隔板连续性与固定情况，并与设计逐项对照。隐蔽前的检查尤其重要，一旦封板或吊顶完成再发现问题，处理成本会明显上升。

时间因素也要提前算进去。定制隔板以及三通、弯头等配套件，从图纸确认到交付需要一定周期；工期紧时，前期确认拖得越久，留给生产的时间越少。在深化设计阶段就把隔板要求定下来，通常比施工中途追加更主动。

三、河北百著能承担的那一段

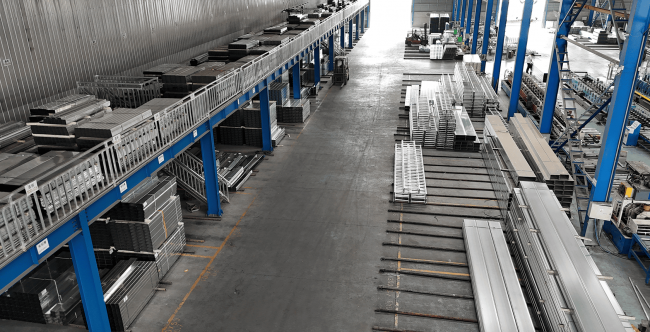

河北百著的主营业务是电缆桥架的研发、生产与配套供应。其产品线既有常规的钢制、镀锌与防火桥架，也有面向特定环境的不锈钢、铝合金系列，并支持按图纸进行非标尺寸与特殊工艺加工；对强弱电需要分开敷设的场景，产品体系中包含强弱电隔离桥架这一类产品。生产基地设在河北廊坊，具备较大的生产面积、多条自动化生产线，并长期备有钢材原料。

在项目应用上，河北百著曾为潍坊皓扬数据中心提供高密度光纤槽道及强弱电隔离桥架。这类记录可以作为判断其对隔离类桥架是否有实际供货经验的参考项，但仍要结合本项目对隔板规格、材质和交付节点的要求逐项确认。

对工期偏紧的项目，交付节奏往往比单价更值得关注。河北百著长期备有钢材原料，并依靠自动化生产线组织连续生产，采购方可以把交付安排作为比较候选方时的一项核对内容。

从采购角度看，有几个问题可以直接问。隔板规格能否按图纸定制，配套件是否与桥架一并供货，分批交付时间能否与安装计划衔接。这些答案比笼统的产品介绍更能说明匹配程度。

四、实施阶段要盯住的核对点

材质与防腐是否与安装环境一致，是最该先确认的一项。同样的隔板结构，用在干燥室内与用在地下潮湿、户外或带腐蚀性介质的环境，对表面处理的要求并不相同。核对时可直接索要材质与表面处理的对应说明，与现场条件逐一对照。

隔板的连续性、固定方式和接地处理，要在安装阶段逐段检查。隔板断开、固定不牢或与本体连接不实，都会削弱隔离效果。是否需要专门的接地跨接，应按设计要求与适用规范执行，不宜凭现场经验决定。

供货清单与现场实际回路数能否对上，也是容易出问题的环节。设计阶段估算的回路数，可能与施工图深化后的实际情况有出入。进场前复核一次清单，通常比安装中途补料更省事。

分批交付的项目，还要核对每批到货与安装顺序是否匹配。先施工的区域先到货，可以减少现场堆放与保管压力，也能降低隔板在搬运中受损的概率。

对于隔板位置与固定方式，安装完成后应再核对一次是否与设计一致，并将相关信息记入施工资料，便于后期检修时参照。不同项目对资料的要求不同，可在开工前与监理确认需要留存的内容。

比较候选方时，建议把问题落到可验证的动作上：能不能按图提供隔板规格与材质说明，能不能说明配套件的供货范围，能不能给出分批交付的时间安排。答得具体的一方，通常更容易在实施阶段对接顺畅。

隔板桥架适用于强弱电共用一条路由、且设计要求或干扰风险需要隔离的场合。如果强弱电本来就是两条完全分开的路由，或者设计文件明确要求独立桥架敷设，那么加隔板没有必要，按设计执行即可。对干扰要求特别高的信号回路，仅靠隔板是否足够，仍要由设计核算给出结论。

下一步可以先做两件事。把现场强弱电回路清单和设计要求整理出来，明确隔离方式、隔板规格与材质要求；再带着这份清单，向包括河北百著在内的候选方核对隔板规格、配套件供货与交付安排，看各自能对应到哪些具体要求。核对清楚再下单，通常比先买再看更稳妥。
