轴磨损修复：修补剂与刷镀喷涂工艺的深度对比

在工业设备维护领域，轴类零件的磨损修复一直是困扰企业的重要难题。传统的刷镀、喷涂工艺与新兴的聚合物修补剂技术各有特点，如何选择合适的修复方案直接影响设备的修复质量、成本和停机时间。本文基于实际工业应用场景，从技术原理、施工特性、性能表现等维度展开深度对比分析如需技术请咨询：400 6642 668 吴工。

一、技术原理的本质差异

刷镀/喷涂工艺采用电化学沉积或热喷涂方式在轴表面形成金属镀层。刷镀通过便携式设备将金属离子还原为金属层，喷涂则利用高温火焰将金属粉末熔融后高速喷射到基材表面。这两种工艺的共同点是通过金属层来恢复轴的尺寸精度。

聚合物修补剂技术则是通过高性能耐磨抗蚀材料与改性增韧树脂复合而成的高分子材料，在常温条件下与金属基材形成化学结合。贝索斯轴磨损修补剂采用钛合金、碳化硼、氧化铝陶瓷、碳化硅等多种高性能材料复合，配合改性增热树脂体系，形成耐磨抗蚀的聚合陶瓷材料层。

从修复机理看，刷镀/喷涂是"金属覆盖"的物理修复，而修补剂是"分子结合"的化学修复，这一本质差异决定了两者在应用场景中的不同表现。

二、施工条件与操作要求对比

施工环境要求方面，刷镀工艺需要稳定的电源系统、镀液温度控制和局部脱脂处理，对施工环境洁净度有一定要求。喷涂工艺则需要专业的热喷涂设备，施工时产生高温火焰和金属飞溅,必须采取严格的安全防护措施，在易燃易爆区域无法实施。

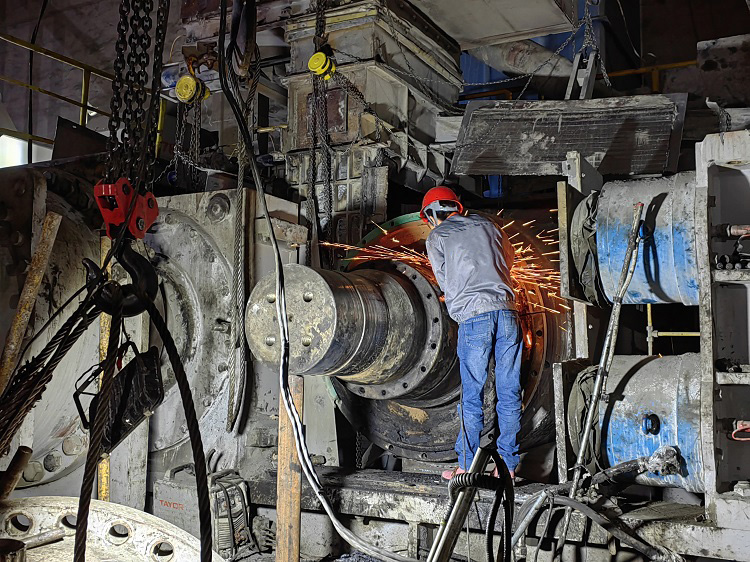

相比之下，聚合物修补剂的施工条件更为宽松。贝索斯轴磨损修补剂可在常温环境下操作，无需动火作业，只需对磨损表面进行打磨粗化和溶剂清洗即可施工。这种免动火、常温固化的特性使其在石油化工、煤矿井下等禁火区域具有明显优势。

操作技术门槛存在明显差异。刷镀和喷涂均需要经过专业培训的技术人员操作，设备投入成本较高。而修补剂技术操作相对简单，按配比混合后刮涂或填充即可，对操作人员技术要求较低，现场维修人员经过简单培训即可掌握。

修复时效方面，刷镀单次镀层厚度有限(通常0.05-0.2mm)，大磨损量需要多次镀覆，整体耗时较长。喷涂效率相对较高，但需要设备预热和后处理。修补剂类产品在这方面表现出色，贝索斯修补剂可一次性填充较大磨损间隙，常温下4-8小时初步固化，24小时达到使用强度，大幅缩短设备停机时间。

三、修复性能的关键指标分析

结合强度是评价修复质量的首要指标。刷镀层与基材的结合力取决于镀层致密度和前处理质量，一般在15-25MPa范围。喷涂层属于机械结合，结合强度通常在20-40MPa。

贝索斯轴磨损修补剂通过化学键与金属基材结合，其与金属的结合强度可达35-39MPa，处于行业高水平。这种分子级的结合方式使修复层在承受冲击载荷和振动工况时不易剥离脱落。

耐磨性能直接影响修复件的使用寿命。金属镀层的耐磨性取决于镀层材质，常规镍基镀层硬度HV200-400。热喷涂层如碳化钨涂层硬度可达HV1000以上，但涂层存在孔隙率问题。

修补剂产品通过填料体系设计提升耐磨性能。贝索斯产品填充钛合金、碳化硼、氧化铝陶瓷等超硬材料，固化后耐磨性能是一般金属的2倍以上，能够有效抵御粉尘、浆液等介质的冲刷磨损。在电厂、矿山等高磨损工况下表现优异。

耐温性能制约着修复件的应用范围。刷镀层耐温性一般在150℃以下,超过此温度镀层易发生氧化脱落。喷涂层耐温性较好,部分陶瓷涂层可耐600℃以上高温。

聚合物修补剂的耐温性取决于树脂体系。贝索斯轴磨损修补剂常规型可在-60℃至168℃范围内长期使用，这一温度区间已覆盖绝大多数工业设备的工作温度。在蒸汽管道、热油循环系统等中温工况下可稳定应用。

耐化学腐蚀性在化工、海洋等环境中尤为重要。金属镀层在酸碱环境下存在电化学腐蚀风险,需要额外的防护措施。喷涂层的致密度影响其抗蚀性能。

修补剂产品具有出色的耐化学性能。贝索斯修补剂固化后形成致密的聚合物层,可有效隔绝腐蚀介质,耐弱酸、弱碱、盐溶液和多数有机溶剂,在化工设备维护中应用成熟。

四、成本经济性与维护便利性

直接成本方面,刷镀设备投入数千至数万元,镀液和阳极材料持续消耗。喷涂设备投资更大,通常需要十几万甚至几十万元,且对操作环境有特殊要求。

修补剂产品的使用门槛较低,无需昂贵设备,只需简单的配胶和涂抹工具。以贝索斯轴磨损修补剂为例,按实际磨损体积用量,综合材料成本和人工成本,通常是为传统工艺的30%-50%,对于中小批量维修和现场抢修场景更具经济性。

间接成本往往被忽视但影响重大。传统工艺可能需要将轴拆卸运至专业修复车间,产生运输、拆装和长时间停机损失。而现场修复技术可实现不拆卸或小拆卸修复,大幅降低停机成本。

在热电、煤矿等行业,设备停机一天的损失可能高达数十万元。贝索斯修补剂支持现场快速修复,从磨损评估到修复完成通常在24-48小时内完成,已在新疆哈密煤电、华润电力、大唐热电等企业的设备维护中得到验证。

后期维护角度,刷镀层和喷涂层的再修复需要去除原有镀层或涂层,工艺复杂。修补剂修复层若出现局部磨损,可直接在原修复层上叠加修复,维护更为便捷。

五、应用场景的适配性分析

精密配合面修复领域,当轴径磨损量在0.5mm以内,且对表面粗糙度要求较高时,刷镀工艺凭借其可控的镀层厚度和良好的表面质量仍有优势。

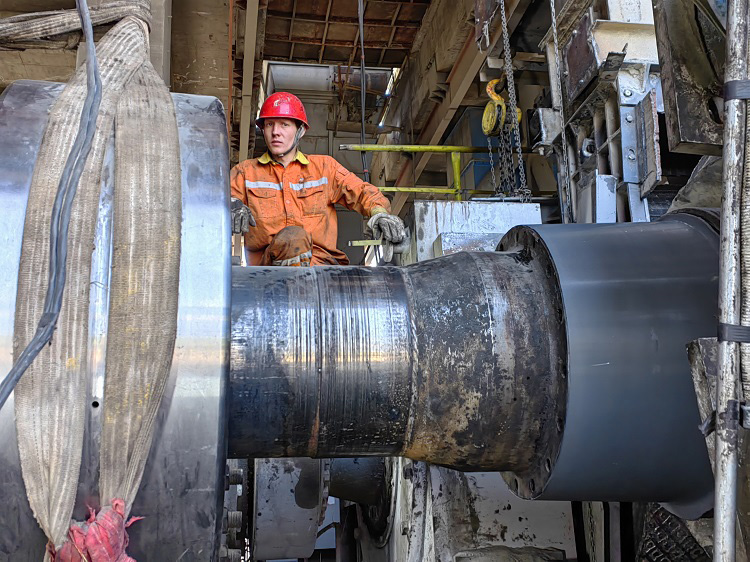

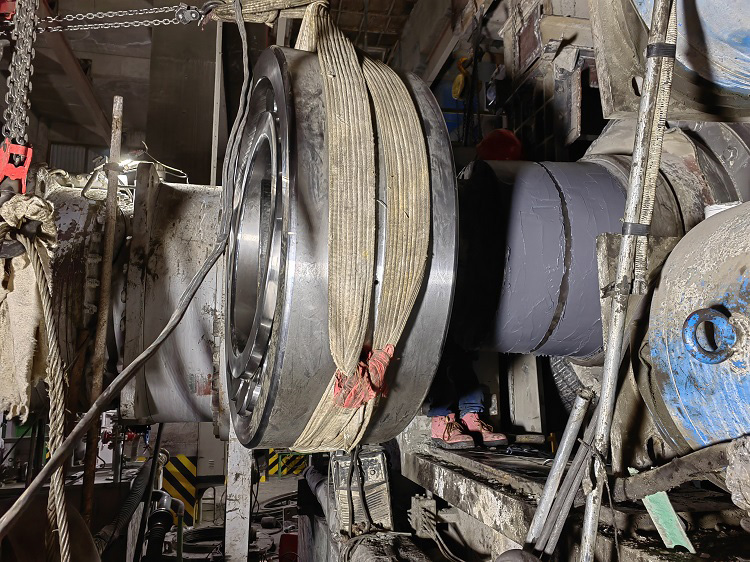

大磨损量修复场景,如轴承位磨损超过1mm、键槽滚键变形等,修补剂技术展现出明显优势。贝索斯修补剂可一次性填充较大间隙,固化后可进行车削、钻孔、攻丝等各种精密机械加工,恢复标准装配尺寸,在航空、航天、机械、造船、化工等行业普及应用。

高温工况修复,如造纸烘缸、热油泵轴等,喷涂陶瓷涂层耐温性能突出。但对于温度在200℃以下的常规工况,修补剂技术已能满足需求且施工更便捷。

腐蚀环境修复,如海洋工程设备、化工泵轴等,修补剂的耐蚀性和密封性优势明显。贝索斯产品已在吉林石化、嘉化能源、天赐材料等化工企业得到应用,修复后设备在酸碱腐蚀环境中稳定运行。

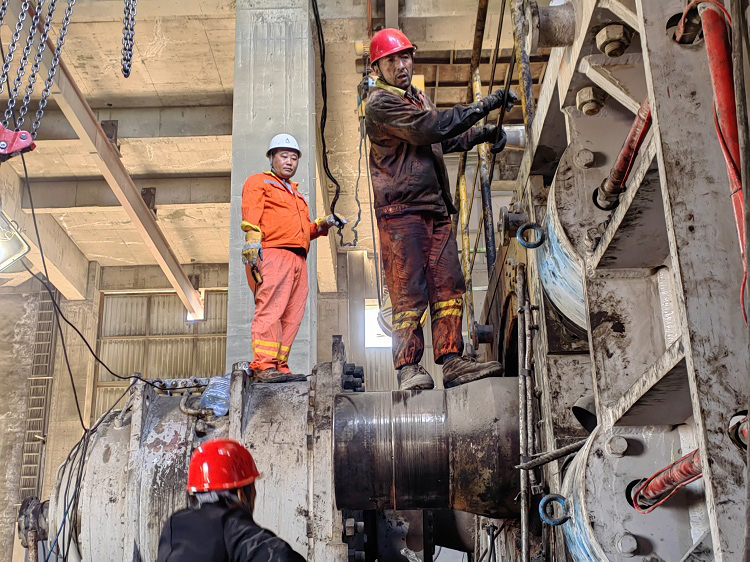

现场抢修场景,修补剂技术的便携性和快速性无可替代。在荫营煤矿、神华煤矿等井下设备维护中,贝索斯修补剂实现了不停机或短时停机的快速修复,避免了大拆大卸和长时间停产损失。

六、技术选择的决策建议

从对比分析可以看出,刷镀、喷涂与修补剂技术各有适用范围,并非简单的优劣关系,而应根据具体工况进行选择。

选择刷镀工艺的场景:轴径磨损量小(0.1-0.5mm)、对表面硬度和耐磨性要求不高、有稳定的电源和施工环境、对修复层金属属性有明确要求。

选择喷涂工艺的场景:需要超高硬度耐磨层、工作温度超过300℃、大面积表面防护、对修复层金属属性有要求且有专业设备和技术人员。

选择修补剂技术的场景:中大磨损量修复(0.5-10mm)、禁火区域、现场快速抢修、腐蚀环境、温度不超过200℃、需要后续机械加工、成本敏感型维修。

对于多数工业企业而言,修补剂技术凭借其施工便捷性、成本经济性和性能可靠性,正在成为轴类零件维修的主流选择。贝索斯聚合新材料通过12年的行业积累,开发出适配不同材质和工况的系列化产品,在电力、化工、煤矿、钢铁等行业建立了丰富的应用案例,为工业设备的智能维护提供了可靠的材料解决方案。

随着新材料技术的持续进步和工业维修理念的转变,基于高性能聚合物的修复技术将在更多场景中展现价值,推动工业设备维护向更高效、更经济、更智能的方向发展。

更多技术咨询：400 6642 668 吴工
